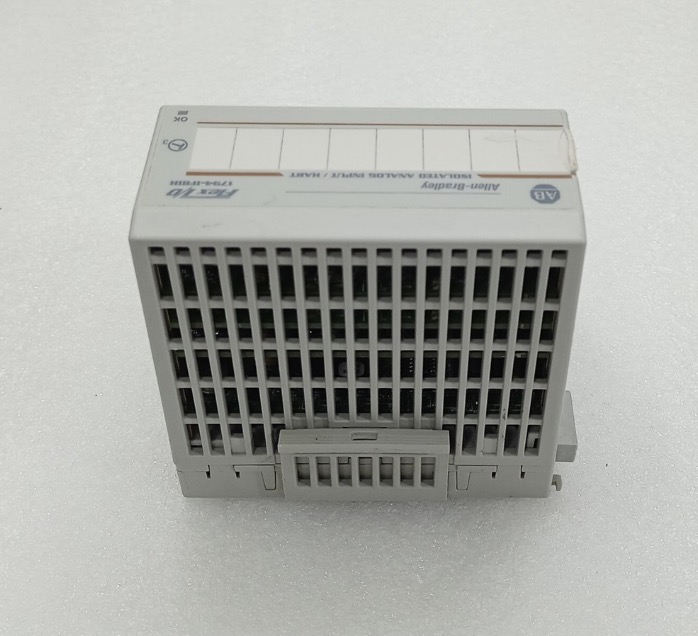

Feimu Technology nudi Allen Bradley 1794-IF8IH. Ovaj je proizvod posebno dizajniran za pretvaranje kontinuiranih promjena signala iz industrijskih mjesta - kao što su temperatura, tlak ili protok - u digitalni jezik koji kontroler može razumjeti. Razlikuje se od običnih strujnih modula. Posebno je odgovoran za rukovanje izoliranim signalima i ima izuzetno snažnu sposobnost zaštite od smetnji. Ovdje uvijek držimo ovaj proizvod na zalihi kako bismo dovršili najbitniji dio slagalice za vaš Flex I/O sustav, tako da ne morate tražiti pomoć od svih za ovaj pojedinačni modul.
Ovaj model Allen Bradley 1794-IF8IH podržava HART komunikacijski protokol, što znači da ne samo da može očitati vrijednost struje od 4-20 mA, već također može "razgovarati" s inteligentnim instrumentima na licu mjesta kako bi dobio više dijagnostičkih informacija unutar instrumenata. Njegova točnost pretvorbe je posebno visoka, sposoban je zabilježiti i najmanje promjene na terenu. A u tvornici je takvo elektromagnetsko okruženje posebno neuredno, njegova izolacijska izvedba igra veliku ulogu, može učinkovito spriječiti vanjski interferencijski signal da zabrlja podatke, kako bi se osiguralo da su podaci preneseni na PLC istiniti i pouzdani.
Ovaj Allen Bradley 1794-IF8IH ima vrlo jedinstvenu značajku, a to je njegova "izolacija od kanala do kanala". Mnogi obični moduli imaju zajedničko uzemljenje za nekoliko kanala, pa ako je jedna žica za uzemljenje pogrešno spojena ili postoji jaka smetnja, to može utjecati na sve kanale. Ali ovaj je drugačiji. Svaki kanal je zasebno izoliran. Čak i ako jedan kanal zakaže, to neće utjecati na ostale. Posebno je prikladan za mjesta sa složenim izvorima signala i lošim uvjetima uzemljenja. Još jedna značajka je da je vrlo energetski učinkovit i stvara vrlo malo topline. Čak i ako je instaliran u zatvorenom ormariću, nema razloga za brigu o slabom odvođenju topline i pregrijavanju okolnog prostora.
Allen Bradley 1794-IF8IH certificiran je s oznakama UL/cULus, što je zapravo u skladu sa sigurnosnim standardima Sjedinjenih Država i Kanade. Prošao je CE certifikat i posjeduje ATEX i IECEx certifikate. Dizajn i proizvodnja zadovoljavaju stroge standarde, omogućujući sigurnu upotrebu na opasnim mjestima gdje postoji potencijal za eksplozivne plinove. Koristi se u naftnoj, plinskoj i kemijskoj industriji.
Feimu Technology već godinama posluje u ovoj industriji, a svoj uspjeh pripisuje razumijevanju vrijednosti ovih specijaliziranih proizvoda. Mi nismo tvrtka koja samo prodaje opće digitalne module. Također imamo značajan inventar ovih posebnih analognih modula. Mnogi kupci moraju prijeći na ovaj izolacijski modul zbog velikih smetnji u polju, no takve je module teško pronaći na tržištu. Ovdje ih obično imamo na zalihama. Ono što želimo učiniti je osigurati da kada se nosite s teškim problemima na terenu, nećete biti sputani hardverom.
Allen Bradley 1794-IF8IH je 8-kanalni izolirani analogni ulazni modul za Flex I/O sustav. Podržava 4-20mA strujne ulaze s komunikacijom HART protokola.
| Parametar | Specifikacija |
|---|---|
| Model proizvoda | Allen Bradley 1794-IF8IH |
| Serija proizvoda | Flex I/O |
| Broj ulaza | 8 kanala |
| Vrsta unosa | 4-20mA struja (s HART protokolom) |
| Podrška za HART protokol | Da (Host mode) |
| Rezolucija | 16 bita |
| Točnost | ±0,1% punog raspona na 25°C |
| Ulazna impedancija | 250Ω |
| Izolacija kanala | Izolacija između kanala i uzemljenja |
| Stopa ažuriranja | Podesivo (brzo ili normalno) |
| Struja stražnje ploče | 150mA pri 5V DC |
| Rasipanje snage | Maksimalno 2,5 W |
| Radna temperatura | -20°C do 55°C |
| Temperatura skladištenja | -40°C do 85°C |
| Relativna vlažnost | 5% do 95% (bez kondenzacije) |
| Certifikati | UL, cUL, CE, ATEX, IECEx |
1794-IF8IH podržava HART komunikaciju. HART (Highway Addressable Remote Transducer) je hibridni protokol koji omogućuje digitalnu komunikaciju preko tradicionalnog analognog ožičenja od 4-20 mA.
Što HART radi:
Dostupni HART podaci:
Terenska korist:Korisnik je imao odašiljač tlaka koji je neispravno očitavao. Koristeći HART, očitali su dijagnostiku i ustanovili da je senzor zasićen. Odašiljač je provjeren i ponovno kalibriran. Bez HART-a, pretpostavili bi da je modul neispravan i nepotrebno ga zamijenili.
1794-IF8IH osigurava izolaciju između svakog kanala i između kanala i zemlje. Ovo je značajna prednost u odnosu na neizolirane module.
| Stanje | Bez izolacije | S izolacijom (1794-IF8IH) |
|---|---|---|
| Petlja uzemljenja | Utječe na sve kanale. Uzrokuje fluktuirajuća očitanja. | Izolacija prekida petlju uzemljenja. Očitanja ostaju stabilna. |
| Visok zajednički napon | Oštećuje modul ili uzrokuje netočna očitanja. | Modul podnosi do ±400V uobičajenog napona. |
| Greška u ožičenju na jednom kanalu | Može oštetiti druge kanale koji dijele isto tlo. | Izolacija štiti druge kanale. |
| Munja ili udar na signalnom kabelu | Oštećenje se širi na druge kanale i stražnju ploču. | Izolacija ograničava oštećenje zahvaćenog kanala. |
Primjer problema na terenu:Kupac je instalirao module 1794-IF8IH u postrojenju za pročišćavanje vode. Postrojenje je imalo dugačke kabele senzora koji su prolazili u blizini VFD kabela. Bez izolacije, očitanja su varirala. S 1794-IF8IH, očitanja su ostala stabilna. Izolacija je riješila problem petlje uzemljenja.
1794-IF8IH podržava i 2-žilne i 4-žilne odašiljače s HART komunikacijom.
2-žilni odašiljači (napajanje iz petlje):
4-žilni odašiljači (s vanjskim napajanjem):
Pravila ožičenja za HART:
1794-IF8IH ima LED indikatore na prednjoj ploči. One pružaju trenutne informacije o statusu.
| LED | Status | Značenje | Akcijski |
|---|---|---|---|
| PWR | zelena | Modul se napaja i radi normalno. | Nikakva radnja nije potrebna. |
| PWR | Isključeno | Nema napajanja za modul. | Provjerite Flex I/O napajanje. Provjerite vezu stražnje ploče. |
| CH0 - CH7 | zelena | Kanal konfiguriran i čitanje normalno. | Nikakva radnja nije potrebna. |
| CH0 - CH7 | Isključeno | Kanal nije konfiguriran ili se ne koristi. | Konfigurirajte kanal u Studio 5000. |
| CH0 - CH7 | crvena | Ulazni signal izvan dometa ili pogreška HART komunikacije. | Provjerite ožičenje senzora. Provjerite HART konfiguraciju. |
Moduli Allen Bradley 1794-IF8IH često se krivotvore. Koristite ove provjere za provjeru autentičnosti.
Ako modul pokazuje netočna očitanja ili HART komunikacija ne uspije, posumnjajte na krivotvorinu. Kontaktirajte Feimu Technology s fotografijama radi provjere.
Feimu Technology ne isporučuje neprovjerene module. Svaki 1794-IF8IH prolazi kroz sljedeći proces provjere prije nego napusti naše skladište.
Izvješća o ispitivanju dostupna su na zahtjev. Pošaljite e-poruku na sales@feimutech.com za kopiju izvješća o testiranju vašeg modula.
