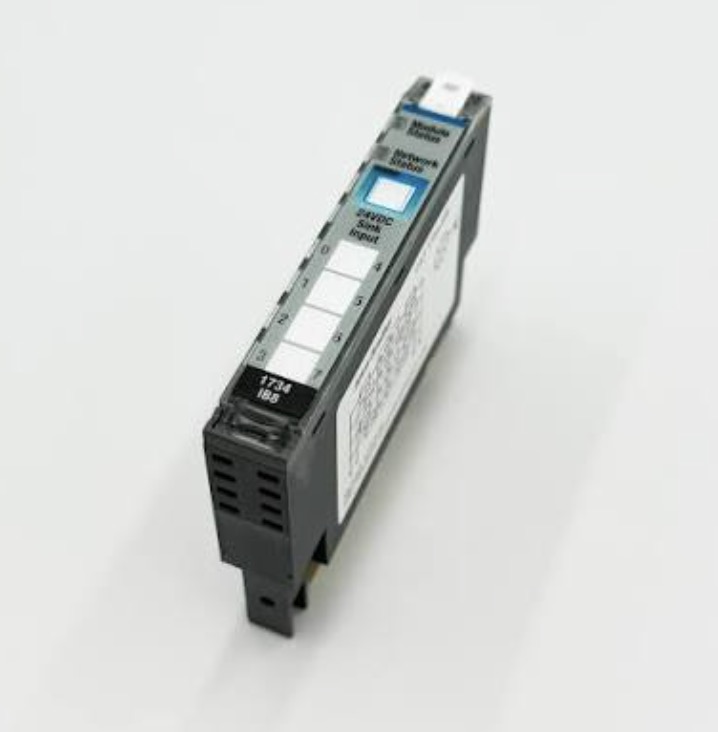

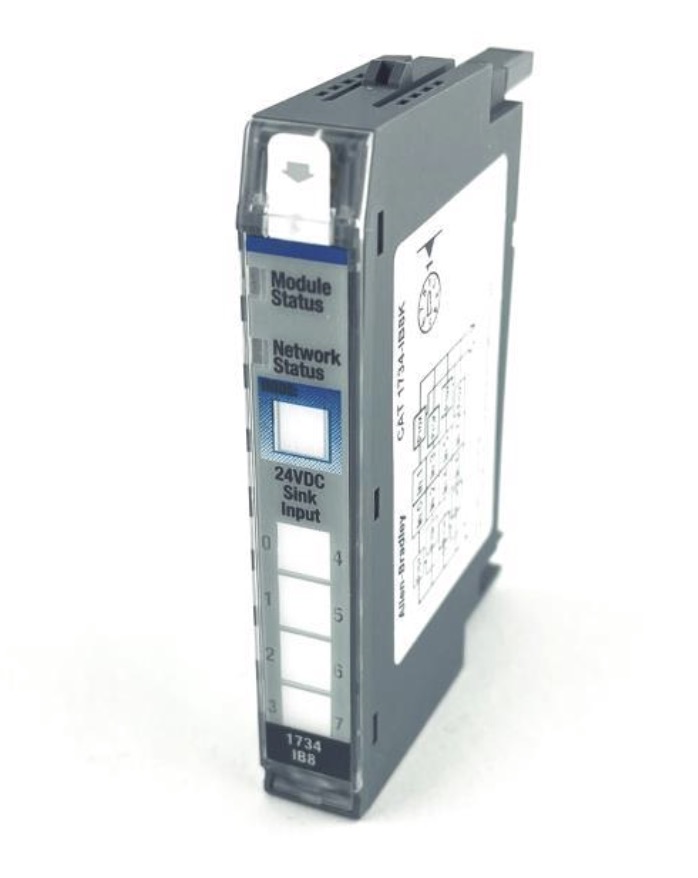

Allen Bradley 1734-IB8K

Tradicionalni centralizirani upravljački ormarići uključuju dugačke kabele i veliku potrošnju materijala, što otežava postavljanje velikog broja modula za prikupljanje signala u kompaktna kućišta. Standardnim ulaznim modulima često nedostaje robusna izvedba protiv podrhtavanja, što dovodi do pokretanja lažnog signala i logičkih pogrešaka. Koristeći POINT I/O distribuiranu arhitekturu, Allen Bradley 1734-IB8K može se instalirati blizu opreme kako bi se smanjila duljina ožičenja. Njegov 8-kanalni dizajn visoke gustoće štedi prostor za montažu, dok kašnjenje odbijanja od 0,5 ms filtrira prijelazni šum, osiguravajući integritet signala tijekom prijenosa na PLC i sprječavajući anomalije logike sustava uzrokovane gubitkom signala.

S gotovo dva desetljeća iskustva u izvozu rezervnih dijelova za industrijsku kontrolu, Feimu Technology specijalizirana je za nabavu originalnih, nerenoviranih modula. Koristimo standardizirane dolazne i odlazne postupke testiranja i 12-satni mehanizam odgovora tehničke podrške, nudeći rješenje na jednom mjestu za izazove u rasponu od odabira modela i puštanja u pogon do skladištenja inventara i provjere autentičnosti.

Osnovne električne specifikacije i značajke hardvera

1. Sinking Input kompatibilan s PNP terenskim uređajima

1734-IB8K je tonući ulazni modul; ulazni krug spaja se na DC negativni priključak. Zahtijeva PNP senzore ili prekidače s tipkama na terenu, gdje vanjski uređaj daje signal pozitivnog napona na ulazne terminale modula. Kompatibilan je s glavnim industrijskim senzorima od 24 V DC. Nekompatibilan je s NPN uređajima; možemo pomoći u provjeri tipova opreme tijekom faze odabira kako bismo spriječili pogrešne kupnje.

2. Odgoda odbijanja od 0,5 ms za filtriranje impulsa smetnji

Modul ima minimalno kašnjenje odbijanja od 0,5 ms; trenutni impulsi šuma koji traju manje od 0,5 ms automatski se potiskuju. PLC ne prepoznaje prolazne lažne signale uzrokovane vibracijama u radionici ili smetnjama kabela, čime se smanjuje vjerojatnost kvarova programa na hardverskoj razini bez potrebe za dodatnim kodom za filtriranje koji bi trošio resurse kontrolera.

3. Nema ugrađene hardverske funkcije brojanja

Sam modul ne uključuje hardverski brojač i namijenjen je isključivo prikupljanju digitalnog signala. Ako je potrebno brzo brojanje impulsa ili mjerenje frekvencije, odgovarajući izračuni moraju se programirati unutar ControlLogix ili CompactLogix kontrolera; za potrebe visokofrekventnog brojanja, možemo preporučiti namjenski modul za brojanje.

4. Brza montaža pomoću stezaljke za DIN tračnicu

Koristi standardnu ​​metodu montaže na DIN tračnicu i ima uklonjivi RTB (Removable Terminal Block) za ožičenje. Jedinica je kompaktna i lagana, zauzima minimalan prostor u stalku, što je čini idealnom za prostorno ograničene zidne električne ormare ili udaljene stanice montirane sa strane opreme.

5. Standardni parametri potrošnje energije stražnje ploče

Kada se napaja preko stražnje ploče POINTBus (5V DC), modul troši 75 mA radne struje. Ova se vrijednost može koristiti izravno pri planiranju kapaciteta napajanja za cijelu udaljenu stanicu, pomažući u sprječavanju preopterećenja napajanja stražnje ploče ili prekida komunikacije uzrokovanih slaganjem više modula.

Parametar proizvoda

Kompatibilnost sustava i arhitektura distribuirane mreže

1. Potpuna kompatibilnost s POINT I/O priborom

Allen Bradley 1734-IB8K dio je opsežne POINT I/O linije proizvoda i može se upariti s adapterima kao što su 1734-APB (DeviceNet) ili 1734-EPN (EtherNet/IP) za formiranje udaljenih stanica, koristeći sabirnicu zadnje ploče za razmjenu podataka između modula.

2. Besprijekorna kompatibilnost s glavnim Logix kontrolerima

Nakon što je mreža konfigurirana, ona se neprimjetno povezuje s cijelim nizom ControlLogix i CompactLogix PLC-ova. Softverska konfiguracija prepoznaje modul bez potrebe za dodatnim plug-inovima, omogućujući trenutnu implementaciju u nove projekte i proširenja kapaciteta ili nadogradnju postojeće opreme.

3. Standardna shema postavljanja udaljenog I/O

Sustav distribuirane veze sastoji se od četiri razine: centralni upravljački PLC ormar → EtherNet/IP industrijsko kabliranje → POINT I/O udaljene podstanice smještene u blizini opreme → 1734-IB8K moduli za prikupljanje signala sklopke polja. Postavljanje I/O točaka u blizinu proizvodne opreme značajno smanjuje dužinu kabela, čime se smanjuju troškovi rada i materijala povezani s ožičenjem.

4. Modularni dizajn pojednostavljuje buduće naknadno opremanje

Za razliku od monolitnih I/O regala velikih razmjera, kvar jednog modula zahtijeva zamjenu samo tog specifičnog modula umjesto rastavljanja cijele trafostanice. To drastično smanjuje vrijeme zastoja radi održavanja, zadovoljavajući operativne potrebe kontinuiranih proizvodnih linija.

Standardizirane smjernice za ožičenje i izbjegavanje uobičajenih pogrešaka

1. Standardni postupak ožičenja korak po korak

1.1. Spojite 24V DC pozitivni terminal na zajednički terminal napajanja senzora;

1.2. Spojite žicu pozitivnog izlaznog signala senzora na odgovarajući ulazni kanal (IN0 do IN7);

1.3. Spojite negativni zajednički terminal senzora na zajednički DC COM terminal modula;

1.4. Podržava samo standardne 24V DC senzore; Modul ne može prepoznati niti očitati niskonaponske senzore od 12 V.

2. Strogi standardi specifikacije žice

Kompatibilni presjeci žice u rasponu od 0,5 mm² do 1,5 mm² (ekvivalentno 22AWG do 16AWG); potrebna je ujednačena duljina skidanja izolacije od 8 mm—nedovoljna duljina dovodi do lošeg kontakta, dok prekomjerna duljina dovodi do rizika od kratkog spoja susjednih terminala.

3. Uobičajena upozorenja o pogrešci ožičenja

Najčešći problem je obrnuti izlazni polaritet senzora, što sprječava modul da prepozna ulazne signale i uzrokuje da svjetla indikatora kanala ostanu isključena. Modele uređaja treba dostaviti tijekom nabave kako bi tehničari mogli unaprijed provjeriti tipove PNP/NPN; davanje referentnih dijagrama tijekom ožičenja na licu mjesta pomaže minimizirati ponovni rad tijekom puštanja u pogon.

Tri načina unosa i scenariji njihove praktične primjene

1. Detekcija pomaka opreme za prijenos materijala

Višestruki moduli 1734-IB8K mogu se instalirati unutar kompaktnih, bočno postavljenih upravljačkih ormara za dobivanje signala od "material-in-place" proximity prekidača. Raspored visoke gustoće s 8 kanala eliminira potrebu za proširenjem ormara, dok pruža povratnu informaciju u stvarnom vremenu o statusu transporta materijala, osiguravajući stabilnu logiku sortiranja na proizvodnoj liniji.

2. Oprema za pakiranje malih razmjera: Brojanje i prikupljanje podataka senzora

Uparuje se s PNP senzorima za brojanje na licu mjesta za filtriranje prolaznih impulsa buke uzrokovanih mehaničkim vibracijama, osiguravajući točno bilježenje broja proizvoda. Odgoda odbijanja od 0,5 ms sprječava dvostruko brojanje, čime se smanjuje stopa neispravnih pakiranih proizvoda.

3. Upravljačka konzola: Centralizirano prikupljanje signala za upravljačke tipke

Tipke za pokretanje/zaustavljanje, resetiranje i zaustavljanje u nuždi s glavne upravljačke konzole ožičene su izravno na modul. Distribuirane trafostanice postavljene su lokalno, eliminirajući potrebu za usmjeravanjem desetaka dugih kabela natrag u središnji upravljački ormarić; ovo osigurava uredno unutarnje ožičenje ormarića i olakšava buduće inspekcije.

Brza dijagnoza kvarova putem LED indikatora na ploči

I. Indikator ukupnog statusa modula

1. Stalno zeleno: Napajanje stražnje ploče je normalno, komunikacija modula prepoznaje se bez problema; nije potrebna nikakva radnja.

2. Potpuno isključen: Napajanje stražnje ploče podstanice je isključeno ili konektor sabirnice ima loš kontakt; provjerite napajanje i pinove na stražnjoj ploči.

3. Stalno crveno: oštećenje hardvera ili neusklađenost konfiguracijskih parametara softvera; ako se pogreška nastavi nakon ponovnog preuzimanja konfiguracije, zamijenite jedinicu.

II. Jednokanalni indikator statusa

1. Svijetli zeleno: Ulazni terminal prima DC signal >10V; prekidač/senzor je u stanju "ON".

2. Ostaje isključeno: Ulazni napon je <3V DC (nema važećeg signala); provjerite spojeve senzora i ožičenja.

Standardni konfiguracijski koraci u softveru Studio 5000

1. Automatsko skeniranje i identifikacija modula

Desnom tipkom miša kliknite odgovarajući POINT I/O mrežni adapter u hardverskom stablu softvera i odaberite "Otkrij module"; program automatski identificira povezani 1734-IB8K i dodaje ga jednim klikom.

2. Ručno dodavanje modula

U katalogu hardvera idite kroz 1734 POINT I/O → Digital Input; odaberite model 1734-IB8K i ručno ga pričvrstite na odgovarajući adapter, zatim unesite adresu podstanice i parametre utora na stražnjoj ploči prije spremanja.

3. Tehnička podrška i pitanja i odgovori

Ako se tijekom konfiguracije pojave problemi kao što su neuspješno skeniranje, nedostajući podaci o kanalu ili skočni prozori s pogreškama, jednostavno pošaljite softversku snimku zaslona i popis hardvera podstanice; naše tehničko osoblje ponudit će rješenje u roku od 12 sati.

Metode za provjeru originalnih OEM proizvoda

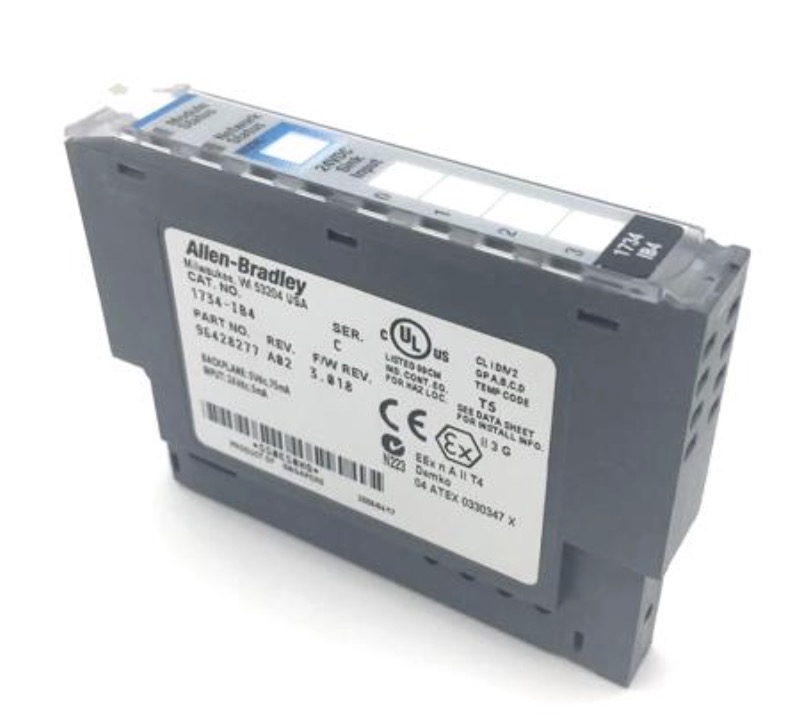

1. Provjera kućišta i naljepnice

Originalno kućište modula ima standardnu ​​POINT I/O sivo-bijelu završnu obradu, ujednačene boje i bez promjene boje ili jeftinog, sjajnog sjaja tipičnog za plastiku niske kvalitete. Oznaka modela koristi trajni tisak na visokoj temperaturi; tekst "1734-IB8K" je oštar i potpun, dok krivotvorene naljepnice često imaju mutan tekst i rubove koji se lako ljušte ili podižu.

2. Pregled terminalnog bloka i konektora stražnje ploče

Priloženi RTB (uklonjivi terminalni blok) izrađen je od originalne, čvrste sive plastike i spaja se glatko bez lijepljenja. Sabirnica stražnje ploče ima zadebljane, pozlaćene ravne igle uredno raspoređene—bez zavoja ili oksidiranih mrlja—dok krivotvorine često koriste pokositrene igle, koje su sklone lošem kontaktu tijekom dugotrajnog rada.

3. PCB Conformal Coating Check

Originalne sklopovske ploče u potpunosti su presvučene zaštitnim konformnim premazom (otporan na vlagu i prašinu), koji usporava starenje kruga u vlažnim ili prašnjavim okruženjima. Većina krivotvorenih modula nema ovaj premaz, što dovodi do curenja strujnog kruga ili odstupanja signala nakon samo kratkotrajnog izlaganja vlazi.

4. Identifikacija na temelju težine

Postoji primjetna razlika u težini između originalnih jedinica i krivotvorina istog modela. Ako naiđete na nepravilna očitanja kanala ili nenormalno ponašanje svjetlosnog indikatora nakon instalacije, fotografirajte prednje, stražnje i pinove na stražnjoj ploči jedinice i pošaljite nam ih radi provjere autentičnosti.

Standardizirani postupak testiranja prije otpreme

Svaka jedinica Allen Bradley 1734-IB8K prolazi sveobuhvatnu ručnu inspekciju prije napuštanja skladišta; neprovjereni moduli nikada se ne isporučuju izravno. Potpuni koraci inspekcije su sljedeći:

1. Početni vizualni pregled

Provjerite boju kućišta i jasnoću naljepnice; pregledajte pinove sabirnice stražnje ploče na savijanje ili oštećenja od udarca; uvjerite se da na stezaljci nema pukotina i da je mehanizam za zaključavanje netaknut.

2. Test komunikacije na stražnjoj ploči

Spojite modul na standardnu ​​POINT I/O ispitnu stanicu i uključite ga odgovarajućim adapterom; potvrdite da softver za programiranje ispravno identificira hardver i da nema grešaka u komunikaciji.

3. Potpuni test signala za svih osam kanala

Upotrijebite standardni izvor signala od 24 V DC za pokretanje kanala IN0 do IN7 uzastopno; potvrdite da je akvizicija signala (status uključeno/isključeno) normalna za svaki kanal i da nema kvarova u jednoj točki.

4. Provjera parametara odbijanja i odgode

Testiranje latencije ulaznog odgovora instrumentom potvrđuje da vrijednost odbijanja hardvera ostaje stabilna unutar standardnog raspona od 0,5 ms, bez pomaka parametra.

5. Inspekcija svjetlosnog indikatora kanala

Svaki ulazni signal pokreće se zasebno kako bi se provjerilo odgovara li LED logika za svaki kanal OEM standardima, osiguravajući da nema oštećenih ili nefunkcionalnih indikatorskih svjetala.

6. Zaštitno pakiranje i brtvljenje

Nakon završetka testiranja, jedinica se stavlja u posebno izrađenu, zadebljanu antistatičku vrećicu, a zatim u petoslojnu kutiju sa zaštitnom podstavom od pjene; pričvršćene su naljepnice koje pokazuju serijski broj modula i datum testiranja.

Zašto odabrati Feimu tehnologiju?

1. Utvrđeni, pouzdani izvor originalnih industrijskih rezervnih dijelova za kontrolu

Osnovana u Jiangmenu, Guangdong 2005. godine, tvrtka dosljedno isporučuje originalne industrijske upravljačke komponente iz Rockwella, Siemensa, GE i Schneidera kupcima u više od trideset zemalja. Bavimo se isključivo autentičnim OEM proizvodima—nikad ne prodajemo obnovljene, modificirane ili krivotvorene module—i održavamo potpunu sljedivost našeg opskrbnog lanca.

2. Namjenska zaliha POINT I/O serije

S više od desetljeća specijalizacije u proizvodnoj liniji POINT I/O, održavamo širok inventar uobičajenih digitalnih ulazno/izlaznih i analognih akvizicijskih modula. Za tvornice koje se suočavaju s neočekivanim zastojima opreme koji zahtijevaju hitne zamjene, možemo provjeriti zalihe i organizirati isporuku istog dana, minimizirajući zastoj proizvodne linije.

3. Sveobuhvatna tehnička podrška

Naš tim ima veliko iskustvo s projektima distribuiranog sustava POINT I/O, pomažući klijentima pri odabiru modela, referencama dijagrama ožičenja, prilagodbama konfiguracije Studio 5000 i dijagnozi kvarova. Pružamo odgovore na tehničke upite u roku od 12 sati i potpune odgovore na komercijalne ponude u roku od 24 sata.

4. Opskrba kompatibilnim dodacima na jednom mjestu

Kada kupujete 1734-IB8K, možete istovremeno nabaviti odgovarajuće RTB baze terminala, EtherNet/IP ili DeviceNet mrežne adaptere i pribor za DIN tračnicu. Nema potrebe tražiti od više dobavljača; nudimo kompletan hardverski paket za udaljenu stanicu u jednoj narudžbi.

FAQ

P1: Što označava sufiks "K" u broju modela i može li se zamijeniti s 1734-IB8?

O: Sufiks "K" označava da je modul prošao certifikaciju sukladnosti za određene regije. Njegovi osnovni električni parametri, performanse kanala i konfiguracija softvera identični su standardnoj verziji; oni su izravno zamjenjivi na terenu bez potrebe za izmjenama programa.

P2: Može li se Allen Bradley 1734-IB8K koristiti za postavljanje udaljene distribuirane I/O stanice?

O: Da, u potpunosti je podržan. Spajanjem središnjeg upravljačkog PLC-a na terensku POINT I/O stanicu putem EtherNet/IP industrijskog kabliranja, 1734-IB8K se može instalirati u blizini opreme za lokalno prikupljanje diskretnih signala, značajno smanjujući troškove ožičenja.

P3: Kolika je potrošnja energije modula na stražnjoj ploči?

O: Kada se napaja preko stražnje ploče POINTBus (5V DC), modul ima radnu struju od 75 mA; ova se brojka može izravno koristiti pri izračunavanju kapaciteta snage za stanice s više modula.

P4: Treba li cijeli modul zamijeniti ako jedan kanal pokvari?

O: Kvar jednog kanala može ugroziti performanse izolacije signala grupe i stvoriti rizike kao što su kratki spojevi ili preslušavanje signala. Ne preporučuje se nastavak rada s neispravnim kanalom; zamjena jedinice novim modulom osigurava dugoročnu stabilnost cijelog sustava.
