Komunikacijski dodaci prikladni za industrijske postavke. Allen Bradley 1784-PKTX je PCI komunikacijska kartica za stolna računala i industrijske upravljačke uređaje. Može se izravno instalirati na stolna računala ili industrijske upravljačke uređaje, omogućujući računalu uspostavljanje stabilne komunikacije s radioničkom PLC opremom.
Bilo da se radi o uobičajeno korištenoj DH+ mreži, RIO daljinskom I/O ili glavnim industrijskim komunikacijskim protokolima, ova se mrežna kartica može stabilno prilagoditi svima njima. To je bitan alat za inženjere za programiranje na licu mjesta, otklanjanje pogrešaka, nadzor i prikupljanje podataka. Održavamo dovoljno inventara kako bismo osigurali da ne morate čekati tijekom hitnog održavanja ili otklanjanja pogrešaka u projektu, što vam omogućuje da brzo nastavite s proizvodnjom.
Najistaknutija prednost Allen Bradley 1784-PKTX je njegovo više sučelja, više protokola i visoka kompatibilnost. Sa samo jednom karticom može zadovoljiti različite komunikacijske potrebe na licu mjesta, eliminirajući potrebu za instaliranjem više različitih mrežnih kartica u kućište, čineći opremu kompaktnijom i smanjujući stopu kvarova.
Podržava razne industrijske mreže kao što su DH+ i RIO (Remote I/O), a može se brzo konfigurirati uparivanjem sa softverom RSLinx Classic. Ima nizak prag korištenja i jaku stabilnost. Nudimo samo potpuno novu originalnu kvalitetu, strogo kontrolirajući kvalitetu, bez obnove, popravka ili skrivenih nedostataka. Jednom instaliran, može raditi stabilno bez ikakvih problema kao što su prekid komunikacije, gubitak paketa ili prekid veze.

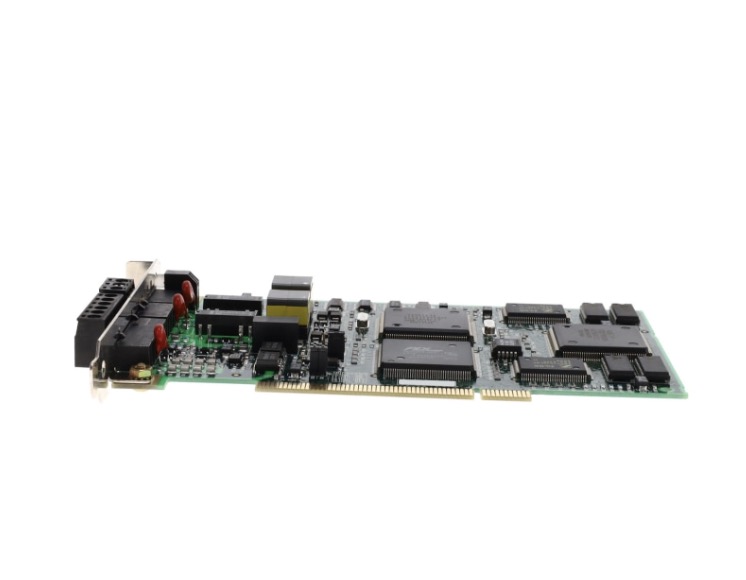

Allen Bradley 1784-PKTX izrađen je od debele ploče od staklenih vlakana, visoke tvrdoće i otpornosti na savijanje. Ovaj dizajn učinkovito štiti unutarnje krugove. Zlatni prsti na ploči imaju debeli premaz koji osigurava jaku vodljivost, otpornost na oksidaciju i sprječava kvar kontakta. Oni ostaju funkcionalni čak i nakon opetovanog umetanja i uklanjanja. Sva su sučelja opremljena metalnim strukturama za pojačanje, što ih čini otpornima na opetovana uključivanja i isključivanja i prikladnima za tvornička okruženja visoke frekvencije.
Zaštitna ploča je Rockwell prepoznatljive crvene boje, solidne izrade. Dodavanje štitnika za pojačanje može ga čvrsto pričvrstiti na stražnju ploču šasije, sprječavajući labavljenje ili pomicanje zbog vibracija ili napetosti ožičenja. Cjelokupna struktura je posebno dizajnirana za tvornice s prašnjavim, vibrirajućim i često povezanim okruženjima. Ostaje stabilan i pouzdan čak i nakon dugotrajnog rada i može se savršeno prilagoditi raznim kontrolnim ormarima i industrijskim računalima u tvorničkom okruženju.
Feimu Technology, kao dobavljač s dugom poviješću u industriji industrijske kontrole, ima kompletan sustav skladištenja i testiranja. Allen Bradley 1784-PKTX dostupan je na zalihama i isporučuje se izravno tijekom cijelog procesa. Može brzo odgovoriti na domaće i međunarodne narudžbe.
Cijena je transparentna i razumna. Jeftin je i vrlo konkurentan, što korisnicima omogućuje nabavu visokokvalitetnih komunikacijskih mrežnih kartica po pristupačnijoj cijeni. Za logistiku usvajamo višeslojnu zaštitnu ambalažu uključujući antistatičke vrećice, debelu pjenu i tvrde kartonske kutije. Pruža potpunu zaštitu od vibracija, antistatiku i savijanje, osiguravajući da se proizvodi mogu isporučiti netaknuti bilo morskim ili zračnim prijevozom.
Imamo profesionalni tehnički tim koji može pružiti navođenje na stroju, instalaciju upravljačkog programa, konfiguraciju komunikacije i drugu podršku. Budite uvjereni u kupnju.
| Parametar | Specifikacija |
|---|---|
| Model proizvoda | Allen Bradley 1784-PKTX |
| Sučelje sabirnice | PCI 32-bit (potreban 5V utor) |
| Podržane mreže | DH+, Daljinski I/O (RIO), DH-485 |
| Fizičko sučelje | DB-9 ili RJ45 (ovisno o dodatnoj kartici) |
| Konfiguracijski softver | RSLinx Classic |
| DH+ brzina prijenosa | 57,6 kbps |
| RIO brzina prijenosa | 57,6 / 115,2 / 230,4 kbps |
| Kompatibilni procesori | PLC-5, SLC 5/04, MicroLogix 1500 (DH+ tip) |
| Kompatibilnost softvera | RSLogix 5, RSLogix 500 |
| Potrošnja energije | 5V DC, 500mA tipično |
| PCI usklađenost | PCI 2.2 ili noviji |
| Radna temperatura | 0°C do 55°C |
| Temperatura skladištenja | -40°C do 85°C |
| Certifikati | UL, cUL, CE |
1784-PKTX podržava tri mrežna protokola. Svaki se protokol koristi u različitim aplikacijama.
| Mreža | Ubrzati | Maks čvorova | Tipični uređaji |
|---|---|---|---|
| DH+ (Data Highway Plus) | 57,6 kbps | 64 čvora | PLC-5, SLC 5/04, PanelView |
| RIO (daljinski I/O) | 57,6 / 115,2 / 230,4 kbps | 32 čvora | 1771 udaljeni regali, PLC-5 skeneri |
| DH-485 | 19,2 kbps | 32 čvora | SLC 5/03, MicroLogix 1200/1500 |
Kada koristiti svaki:
1784-PKTX zahtijeva i instalaciju hardvera i konfiguraciju upravljačkog programa. Slijedite ove korake za uspješno postavljanje.
Koraci instalacije hardvera:
Koraci instalacije upravljačkog programa:
Uobičajeni koraci za rješavanje problema:
1784-PKTX ima LED indikatore na stražnjem nosaču. One pružaju informacije o statusu mreže.
| LED | Status | Značenje | Akcijski |
|---|---|---|---|
| PWR | Zeleno (uključeno) | Kartica ima snagu. PCI sabirnica daje napon. | Nikakva radnja nije potrebna. |
| PWR | Isključeno | Nema napajanja na kartici. | Provjerite PCI utor. Provjerite napajanje računala. |
| LINK | Zeleno (uključeno) | Mrežna veza je aktivna. Kabel spojen. | Nikakva radnja nije potrebna. |
| LINK | Isključeno | Nema mrežne veze. Kabel nije spojen ili nema mrežne aktivnosti. | Provjerite spoj kabela. Provjerite uređaj na drugom kraju. |
| TX/RX | Bljeskanje | Prijenos podataka aktivan. | Nikakva radnja nije potrebna. Normalan rad. |
| GREŠKA | crvena | Kvar kartice ili greška u komunikaciji. | Provjerite konfiguraciju upravljačkog programa. Provjerite kabel. Provjerite adresu čvora. |
Kartice Allen Bradley 1784-PKTX često se krivotvore. Koristite ove provjere za provjeru autentičnosti.
Feimu Technology ne isporučuje neprovjerene kartice. Svaki 1784-PKTX prolazi kroz sljedeći postupak provjere prije nego napusti naše skladište.
Kako konfigurirati 1784-PKTX upravljački program u RSLinxu?
Pokrenite RSLinx Classic, idite na izbornik Komunikacije > Konfiguriraj upravljačke programe, odaberite vrstu upravljačkog programa s padajućeg popisa Dostupne vrste upravljačkih programa, a zatim postavite "Adresu ploče". Možete pregledavati povezane DH+ ili DH-485 mrežne uređaje kroz Komunikacije > RSWho. Tehničku podršku možete dobiti kod nas.
Koja je glavna svrha?
Instalira se u standardni 5V PCI utor osobnog računala (PC), uglavnom se koristi za povezivanje osobnog računala s klasičnom industrijskom mrežom Allen-Bradley radi prikupljanja podataka, učitavanja/preuzimanja programa, mrežnog nadzora i dijagnoze kvarova.
Koji su specifični komunikacijski protokoli i uređaji podržani?
Mrežni protokoli:
Data Highway Plus (DH+), Remote I/O (RIO), DH-485.
Tipični uređaji:
PLC-5 procesor, SLC 5/04 procesor, MicroLogix 1500 (DH+ tip), PanelView klasični zaslon osjetljiv na dodir, itd.
Kompatibilnost softvera:
Konfiguriranjem upravljačkog programa putem softvera RSLinx Classic, on može raditi zajedno sa softverom za programiranje kao što je RSLogix 5, RSLogix 500.
