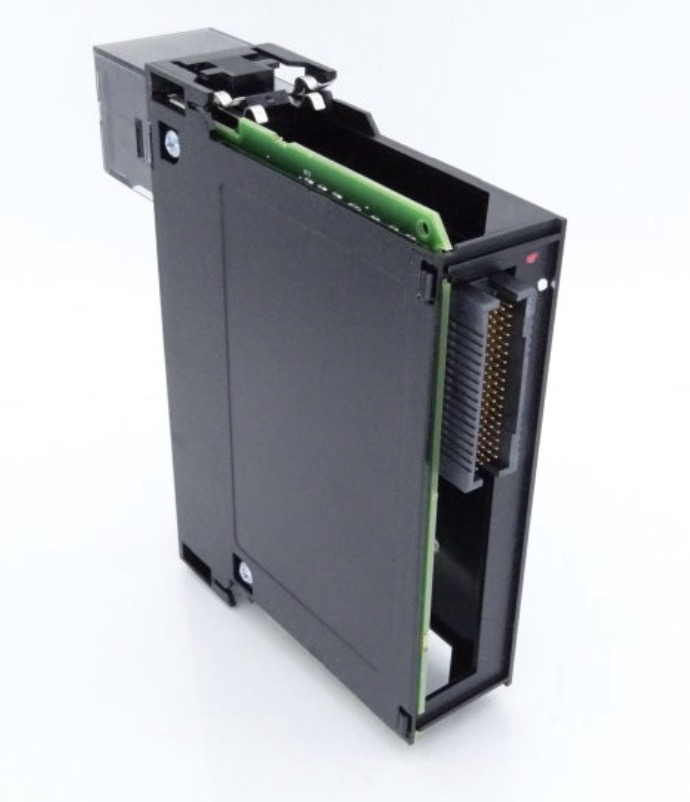

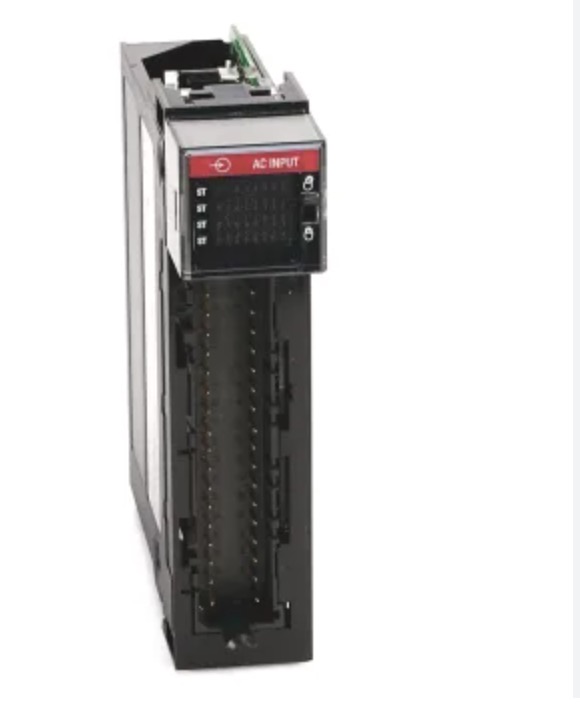

Allen Bradley 1756-IF16

Prikupljanje industrijskog analognog signala često predstavlja praktične izazove, kao što su slabi signali osjetljivi na smetnje, fluktuacije očitanja uzrokovane razlikama potencijala uzemljenja, poteškoće u prilagodbi različitim uvjetima rada i poremećaji u cijelom sustavu koji proizlaze iz kvarova jednog kanala. Standardni analogni moduli—često ograničeni pojedinačnim načinima rada, slabom otpornošću na smetnje i ograničenom prilagodljivošću—često ne ispunjavaju zahtjeve precizne kontrole proizvodnje. Allen Bradley 1756-IF16 rješava ove bolne točke kroz značajke kao što su prebacivanje ulaza s više načina, nezavisna konfiguracija kanala i zaštita i izolacija temeljena na hardveru, postižući ravnotežu između svestranosti i specijalizirane izvedbe.

Koristeći opsežno iskustvo u sektoru rezervnih dijelova za industrijsku kontrolu, Feimu Technology fokusira se na nabavu originalnih proizvoda, a ne na proizvodnju hardvera. Kroz rigorozne ulazne inspekcije, standardiziranu izlaznu provjeru i praktičnu tehničku podršku, pomažemo klijentima da izbjegnu uobičajene probleme s nabavom - kao što su krivotvorena ili roba ispod standarda, izazovi kompatibilnosti i visoki troškovi održavanja - dok podržavamo širok raspon scenarija, uključujući integraciju novog sustava, zamjenu stare opreme i proširenje kapaciteta sustava.

Parametar proizvoda

Unutarnja hardverska arhitektura i dizajn protiv smetnji

1. A/D pretvorba visoke preciznosti za prikupljanje signala niske razine

Allen Bradley 1756-IF16 ima visoko precizni A/D pretvorbeni čip industrijske kvalitete s algoritmima prikupljanja optimiziranim za slabe analogne signale koji se mogu naći u industrijskim okruženjima. Precizno hvata naponske i strujne signale niske amplitude sklone slabljenju, eliminirajući izobličenje i fluktuacije vrijednosti koje se često vide u standardnim modulima. To osigurava temeljnu točnost akvizicije, što ga čini prikladnim za različite primjene preciznog očitavanja i praćenja.

2. Opsežna zaštita i izolacija za uklanjanje elektromagnetskih smetnji

Modul koristi rigoroznu strukturu zaštite i izolacije koja fizički odvaja kanale za prikupljanje signala polja od PLC logičkih kontrolnih krugova. Ova izolacija na hardverskoj razini blokira elektromagnetske smetnje od pogona s promjenjivom frekvencijom (VFD), motora velike snage i smetnje u liniji, učinkovito rješavajući uobičajene probleme kao što su pomicanje analognog signala i netočnost podataka u složenim radnim okruženjima.

3. Podebljana pozlaćena stražnja ploča za stabilnu komunikaciju

Konektor sabirnice stražnje ploče ima zadebljani postupak pozlaćivanja, nudeći izvrsnu vodljivost, otpornost na oksidaciju i izdržljivost protiv ponovljenih ciklusa spajanja. Dizajniran za dugoročnu kompatibilnost s ControlLogix regalima, održava stabilnu komunikaciju sabirnice, sprječavajući probleme s kontaktima ili prekide komunikacije uzrokovane ponovljenim umetanjem/uklanjanjem ili produljenim radom u starim regalima.

4. Višestruki načini ožičenja kompatibilni s različitim senzorima

Podržavajući jednostrane, diferencijalne i brze načine ožičenja, jedan modul sadrži standardne senzore, opremu za senzore velikog dometa i dinamičke signalne uređaje velike brzine. Prilagođava se različitim uvjetima na terenu bez promjena hardvera, značajno smanjujući raznolikost potrebnih rezervnih modula i učinkovito smanjujući pritisak na zalihe.

Detaljni scenariji primjene za tri načina unosa

1. Jednostrani način unosa (16 kanala)

Prikladno za standardne primjene gdje senzor i modul imaju zajedničko tlo. Omogućuje korištenje svih 16 akvizicijskih kanala za maksimalno iskorištenje kanala. Primarno se koristi za opću kontrolu procesa i standardno prikupljanje analognog signala (npr. temperaturni senzori), ovo je standardni način ožičenja za rutinske projekte.

2. Diferencijalni ulazni način (8 kanala)

Dizajniran za primjene koje uključuju razlike potencijala uzemljenja, velike udaljenosti ožičenja ili složena elektromagnetska okruženja. Učinkovito eliminira smetnje petlje uzemljenja i rješava fluktuacije očitanja uzrokovane prijenosom dugih kabela, što ga čini idealnim za vanjska mjerenja dugog dometa i nadzor opreme u radioničkim okruženjima s visokom bukom.

3. Brzi način unosa (4 kanala)

Fokusiran na ultra-visoke stope ažuriranja signala, ovaj način je posebno dizajniran za brzo mijenjanje dinamičkih signala. Ispunjava stroge zahtjeve aplikacija u stvarnom vremenu kao što su kontrola pokreta i praćenje parametara procesa velike brzine, osiguravajući sinkronizaciju signala i nultu latenciju podataka tijekom operacija velike brzine.

Konfiguracija softvera i operativne prednosti

1. Kompatibilnost s glavnim softverom za konfiguraciju

Modul podržava konfiguraciju putem dva glavna službena softverska paketa—RSLogix 5000 i Studio 5000 Logix Designer. Kompatibilan je s velikom većinom arhitektura sustava ControlLogix bez potrebe za dodatnim dodacima adaptera, osiguravajući besprijekornu integraciju i usklađivanje sa standardnim radnim procesima inženjera za programiranje i otklanjanje pogrešaka.

2. Nezavisna, granularna konfiguracija kanala

Svaki kanal omogućuje neovisnu konfiguraciju tipa signala, raspona mjerenja, frekvencije filtera, pragova alarma i parametara kalibracije inženjerske ljestvice. To omogućuje prilagođenu prilagodbu različitim senzorima i parametrima signala bez potrebe za jedinstvenim postavkama za cijelu jedinicu, što ga čini idealnim za složene projekte koji uključuju miješane tipove senzora.

3. Prilagodljive stope uzorkovanja za specifične radne uvjete

Stope ažuriranja signala mogu se podesiti na zahtjev, uz ugrađene postavke uzorkovanja u stvarnom vremenu (RTS). Inženjeri mogu fleksibilno podesiti parametre na temelju radnih ciklusa terenske opreme i zahtjeva za preciznošću procesa, uravnotežujući točnost prikupljanja podataka s učinkovitošću sustava kako bi odgovarali širokom rasponu scenarija upravljanja, od brzih do sporih aplikacija.

Slučaj industrijske primjene u stvarnom svijetu

U sustavu automatizacije pročišćavanja otpadnih voda, Allen-Bradley 1756-IF16 hvata analogne signale u stvarnom vremenu s terenskih pH senzora i prenosi konvertirane podatke visoke preciznosti u ControlLogix PLC. Na temelju unaprijed zadanih parametara procesa, PLC izvodi izračune za automatsku kontrolu pokretanja/zaustavljanja i radne frekvencije pumpi za doziranje, precizno regulirajući pH razinu otpadne vode. Ovaj potpuno automatizirani proces upravljanja zatvorenom petljom zamjenjuje tradicionalne metode ručnog testiranja i prilagodbe, čime se smanjuju troškovi rada i održavanja, dok se značajno povećava stabilnost i standardizacija procesa obrade otpadnih voda.

Standardizirani vodič za rad i održavanje na terenu

1. Protokoli rutinskog održavanja

Modul bi trebao biti smješten u zatvorenom, suhom električnom upravljačkom ormaru s fokusom na zaštitu od vlage, jer vlaga u području terminala može lako uzrokovati pomicanje analognog signala. Redovito provjeravajte zategnutost stezaljki ožičenja; analogni signali vrlo su osjetljivi na kontaktni otpor, a labave veze mogu izravno dovesti do anomalija podataka i izobličenja signala.

2. Tehnike rješavanja problema s kanalom

Ako jedan kanal pokazuje anomalije podataka ili pogreške "izvan raspona", nema potrebe odmah zamijeniti modul. Umjesto toga, prvo zamijenite ožičenje kanala i provjerite konfiguracijske parametre softvera. Većina grešaka proizlazi iz problema sa senzorima, grešaka u ožičenju ili neusklađenosti parametara; isključivanje perifernih problema prije dijagnosticiranja kvara hardvera sprječava nepotrebne troškove zamjene.

3. Zahtjevi dugotrajnog skladištenja

Za dugotrajno stavljanje izvan pogona, isključite napajanje i očistite prašinu s površine modula. Stavite modul u antistatičku, zatvorenu vrećicu i pohranite ga u suhom okruženju s kontroliranom temperaturom bez korozivnih sredstava i jakih elektromagnetskih smetnji. Ovo učinkovito sprječava oksidaciju pinova i degradaciju kruga zbog vlage, osiguravajući stabilnost za buduću primjenu.

Usklađenost ožičenja i koraci konfiguracije softvera

1. Specifikacije odabira terminalnog bloka

Allen Bradley 1756-IF16 ne uključuje terminalni blok; 36-pinski RTB (Removable Terminal Block) dodatak mora se odabrati zasebno. Uobičajeni kompatibilni modeli uključuju: 1756-TBCH (opružni terminal s kaveznom stezaljkom), koji omogućuje brzo ožičenje bez odvijača; i 1756-TBS6H (priključak s navojnom stezaljkom), prikladan za standardne primjene industrijskog ožičenja. Odabir bi se trebao temeljiti na specifičnim operativnim potrebama i potrebama održavanja na licu mjesta.

2. Standardizirani postupci ožičenja

Za analogni prijenos signala koristite oklopljene kabele s upletenim paricama, uzemljujući oklop kabela samo na jednom kraju modula. Održavajte minimalnu udaljenost od 30 cm između analognih signalnih kabela i električnih vodova kako biste spriječili smetnje strujnih krugova. Koristite žice promjera između 0,5–1,5 mm² (22–16 AWG) sa standardnom duljinom skidanja izolacije od 8–10 mm kako biste osigurali sigurne veze i pouzdan kontakt.

3. Studio 5000 standardni tijek konfiguracije

Korak 1: Dodajte modul 1756-IF16 I/O konfiguracijskom stablu softvera. Korak 2: Odaberite vrstu signala (napon/struja) i raspon mjerenja za svaki kanal. Korak 3: Konfigurirajte način unosa (jednostrani, diferencijalni ili brzi) na temelju zahtjeva aplikacije. Korak 4: Omogućite digitalno filtriranje i prema potrebi postavite visoke/niske pragove alarma. Korak 5: preuzmite konfiguraciju na kontroler i provjerite jesu li očitanja kanala normalna prije puštanja sustava u rad.

Rješavanje problema LED indikatora statusa

1. Status indikatora PWR (napajanja).

Stalno zeleno svjetlo označava normalno napajanje modula; nije potrebna nikakva radnja. Ako je indikator isključen, nema napajanja; provjerite status napajanja sustava ControlLogix i pregledajte vezu stražnje ploče na labavost ili greške.

2. Indikator statusa "OK".

Stalno zeleno svjetlo označava normalan rad bez grešaka; stalno crveno svjetlo označava grešku hardvera ili grešku u konfiguraciji—pokušajte ponovno uključiti napajanje, ali ako se greška nastavi, modul se mora zamijeniti. Trepereće svjetlo označava da je modul u načinu rada "na čekanju konfiguracije"; normalan rad se može vratiti preuzimanjem odgovarajućeg konfiguracijskog programa.

3. Indikatori statusa kanala

Stalno zeleno svjetlo označava ispravnu konfiguraciju kanala i točan prijem signala; stalno crveno svjetlo označava signal izvan dometa ili anomaliju kanala, što zahtijeva provjeru dometa senzora, statusa ožičenja i konfiguracijskih parametara softvera korak po korak.

Metode provjere autentičnosti

1. Detalji vanjskog izgleda i kućišta

Originalne jedinice imaju standardno "greige" (sivo-bež) kućište serije ControlLogix, koje karakterizira ujednačena boja i glatka završna obrada visoke kvalitete; krivotvorine često pokazuju odstupanja u boji, abnormalni površinski sjaj ili grubu teksturu kućišta. Originalni moduli teže približno 0,22 kg s dosljednom raspodjelom težine, dok su krivotvorine obično lakše i na dojam su krhke ili loše konstruirane.

2. Detalji o naljepnici i terminalu

Oznake originalnih modela imaju jasan, trajni ispis s glatkim, ravnim rubovima koji se ne ljušte; terminalni blok koristi izvorni proizvođač sivi utični dizajn, s vijcima koji se glatko okreću bez lijepljenja ili skidanja. Krivotvorine često koriste lošije plastične komponente i loše obrađenu metalnu opremu.

3. Detalji igle stražnje ploče

Originalne igle na stražnjoj ploči imaju debelu pozlatu i uredno su poravnate, ravne i bez oksidacije ili crnih mrlja; krivotvorine često koriste igle obložene kositrom koje su sklone oksidaciji i deformaciji, što s vremenom dovodi do lošeg kontakta.

Prednosti opskrbe Feimu tehnologijom

1. Zajamčena autentična opskrba

Osnovana u Jiangmenu, Guangdong 2005. godine, naša tvrtka ima dugogodišnje iskustvo u izvozu rezervnih dijelova za industrijsku kontrolu. Već dugo isporučujemo originalne industrijske upravljačke komponente marki kao što su Rockwell, Siemens, GE i Schneider u više od 30 zemalja diljem svijeta. Sve jedinice Allen-Bradley 1756-IF16 originalni su tvornički proizvodi—bez obnavljanja, preinaka ili krivotvorenja—i mogu se u potpunosti pratiti. 2. Sveobuhvatno testiranje prije otpreme

Svaki modul prolazi testiranje stvarnog napona i strujnog signala prije otpreme. Provjeravamo točnost prikupljanja podataka, stabilnost komunikacije i funkcije alarma kanal po kanal. Striktno se pridržavajući OEM tehničkih specifikacija, sprječavamo isporuku modula s latentnim nedostacima, osiguravajući neposrednu stabilnost i upotrebljivost nakon instalacije.

3. Brza isporuka sa zaliha

Održavamo inventar analognih modula serije ControlLogix tijekom cijele godine. Kako bismo zadovoljili hitno tvorničko održavanje ili zahtjeve za ubrzanim projektom, nudimo provjeru narudžbe i otpremu istog dana, čime minimiziramo zastoje opreme i sprječavamo gubitke povezane s kašnjenjima projekta.

4. Stručna tehnička podrška

Naš tim posjeduje veliko iskustvo sa sustavima ControlLogix, pokrivajući sve od standarda ožičenja i konfiguracije softvera do prebacivanja načina rada i rješavanja problema. Možemo precizno riješiti probleme na koje smo naišli tijekom rada—kao što su abnormalna očitanja, pogrešan odabir načina rada, konfiguracijske pogreške i kvarovi u ožičenju. Jamčimo odgovor na tehničke upite u roku od 12 sati i završetak komercijalne koordinacije u roku od 24 sata.

Podaci za kontakt

E-pošta: sales@feimutech.com

WhatsApp: +86 13358323579

Web stranica: www.feimuplc.com

Vrijeme odgovora: Tehnički upiti unutar 12 sati. Komercijalni upiti unutar 24 sata.

FAQ

1. Podržava li modul standardne industrijske signale od 4-20 mA?

Da. Modul je izvorno kompatibilan sa strujnim ulazima od 0-20 mA i može se konfigurirati putem softvera Studio 5000 za podršku standardnih industrijskih signala senzora od 4-20 mA, što ga čini potpuno prikladnim za tipične terenske analogne aplikacije prikupljanja podataka.

2. Podržava li ControlLogix 1756-IF16 hot-swapping?

Da. Ova serija podržava online održavanje, omogućavajući uklanjanje i zamjenu modula bez gašenja sustava—idealno za održavanje opreme u kontinuiranim proizvodnim okruženjima.

3. Jesu li terminalni blokovi uključeni uz kupnju modula?

Ne. ControlLogix moduli i terminalni blokovi prodaju se zasebno. Morate odabrati kompatibilni 36-pinski terminalni blok (kao što je 1756-TBCH ili 1756-TBS6H); možemo isporučiti kompletan set kompatibilnog pribora.

4. Mogu li preostali kanali normalno funkcionirati ako jedan kanal zakaže?

Nastavak rada se ne preporučuje. Kvar jednog kanala ugrožava ukupnu izolacijsku izvedbu modula, stvarajući rizik od unutarnjih kratkih spojeva i preslušavanja signala. To može utjecati na točnost akvizicije drugih kanala ili čak uzrokovati potpuni kvar sustava; stoga modul treba odmah zamijeniti kako bi se osigurala stabilnost sustava.
