Feimu Technology nudi Allen Bradley 1785-L60L programabilni kontroler inozemnim kupcima. Ovaj procesor pripada seriji PLC-5/60 i pruža 64K riječi korisničke memorije s mogućnošću vrućeg stanja pripravnosti za naslijeđene sistemske aplikacije. Kao vrhunski procesor sa 64K memorije, iako ovaj modul pripada tehnologiji prethodne generacije, još uvijek igra neizostavnu središnju ulogu u mnogim naslijeđenim sustavima. Za one kupce koji su predani održavanju stabilnog rada postojećih proizvodnih linija i traže isplative alternative, ovaj je rezervni dio nedvojbeno vrlo pouzdan izbor, sposoban učinkovito riješiti probleme održavanja starih sustava.

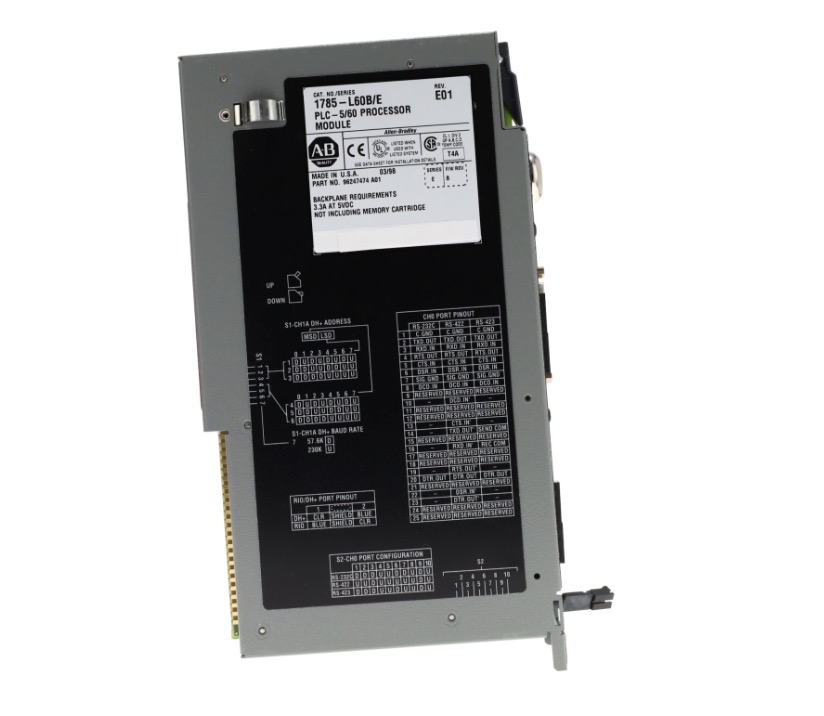

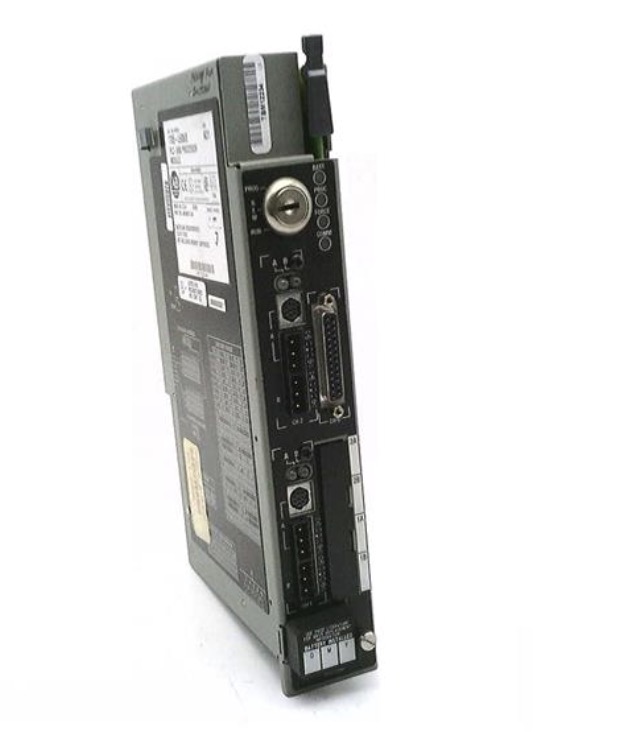

Allen Bradley 1785-L60L je vrhunski procesor za PLC-5/60 sustav. Omogućuje 64K riječi korisničke memorije i podržava redundanciju u stanju pripravnosti za kritične aplikacije.
| Parametar | Specifikacija |
|---|---|
| Model proizvoda | Allen Bradley 1785-L60L |
| Serija proizvoda | PLC-5/60 |
| Korisnička memorija | 64 K riječi (približno 128 K bajtova) |
| Maksimalni broj I/O bodova | Ukupno 4096 bodova (2048 ulaza + 2048 izlaza) |
| Maksimalni I/O regali | Do 24 police |
| Komunikacijski priključci | 1 x DH+, 1 x RS-232 |
| Vrijeme skeniranja | 0,5 ms po 1K uputama |
| Hot Standby podrška | Da (standardna značajka) |
| Softver za programiranje | RSLogix 5 |
| Kabel za programiranje | 1747-PIC ili USB pretvarač |
| Veličina modula | Modul s dva utora |
| Struja stražnje ploče | 2,5 A pri 5 V DC |
| Rasipanje snage | 6W maksimalno |
| Radna temperatura | 0°C do 60°C |
| Temperatura skladištenja | -40°C do 85°C |
| Certifikati | UL, cUL, CE |
Obitelj PLC-5/60 uključuje nekoliko varijanti. Sufiks "L" označava određenu konfiguraciju. Ova vam usporedba pomaže razumjeti razlike između modela.
| Model | Memorija | I/O kapacitet | Hot Standby | Fizička veličina |
|---|---|---|---|---|
| 1785-L60B | 64K riječi | 4096 I/O | Podržano | 2 utora |
| 1785-L60L | 64K riječi | 4096 I/O | Podržano | 2 utora |
| 1785-L80B | 100 tisuća riječi | 4096 I/O | Podržano | 2 utora |
| 1785-L20B | 16 tisuća riječi | 1024 I/O | Nije podržano | 1-utor |
Ključne razlike između L60B i L60L:
Unatoč tome što je naslijeđeni proizvod, 1785-L60L je još uvijek instaliran u mnogim kritičnim sustavima. Ovdje su stvarni primjeri primjene.
| Industrija | Primjena | Zašto se koristi 1785-L60L |
|---|---|---|
| Nafta i plin | Nadzor i kontrola cjevovoda | Dokazana pouzdanost. Sustav je već potvrđen. Zamjena jeftinija od redizajna. |
| Obrada vode | Automatizacija crpne stanice | Radi 24/7. Hot standby osigurava da nema zastoja. |
| Automobilizam | Koordinacija montažne trake | Postojeća mreža koristi PLC-5. Zamjena procesora održava liniju u radu. |
| Skladištenje | Automatizirani sustavi za pohranu i pronalaženje | Složena logika već je programirana. Nema proračuna za potpunu nadogradnju sustava. |

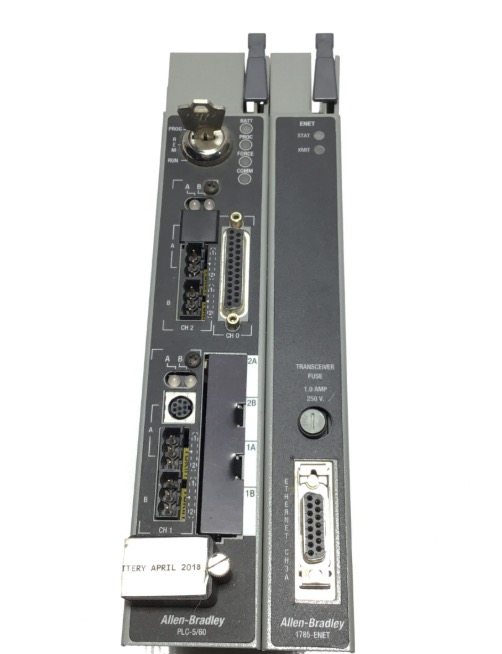

1785-L60L ima više LED dioda na prednjoj ploči. Oni pružaju trenutačne informacije o statusu bez terminala za programiranje.
| LED | Status | Značenje | Akcijski |
|---|---|---|---|
| PWR | zelena | Procesor uključen i radi normalno. | Nikakva radnja nije potrebna. |
| PWR | Isključeno | Nema napajanja procesora. | Provjerite snagu šasije. Provjerite umetanje modula. |
| TRČANJE | zelena | Procesor je u RUN modu. | Nikakva radnja nije potrebna. |
| TRČANJE | Isključeno | Procesor je u načinu rada PROGRAM. | Prebacite se u RUN mod iz RSLogix 5. |
| TRČANJE | Bljeskanje | Procesor u načinu PROGRAM s omogućenim silama. | Provjerite snage. Omogućite ili onemogućite prema potrebi. |
| GREŠKA | crvena | Kvar procesora. Pogreška hardvera ili softvera. | Provjerite šifru greške u RSLogix 5. Obrišite grešku ili uključite napajanje. |
| ŠIŠMIŠ | crvena | Nizak napon baterije. | Zamijenite bateriju unutar 1 tjedna. |
| DH+ | zelena | DH+ komunikacija aktivna. | Nikakva radnja nije potrebna. |
| DH+ | Isključeno | Nema DH+ komunikacije. | Provjerite kabel. Provjerite terminator. Provjerite adresu čvora. |
Allen Bradley 1785-L60L procesori su naslijeđene komponente visoke vrijednosti. Često se krivotvore ili prodaju s oštećenim unutarnjim komponentama. Koristite ove provjere za provjeru autentičnosti.
Ako procesor nakon učitavanja programa pokazuje crvenu LED FAULT, sumnjate na krivotvorinu. Kontaktirajte Feimu Technology s fotografijama radi provjere.
Feimu Technology ne isporučuje neprovjerene procesore. Svaki 1785-L60L prolazi kroz sljedeći postupak provjere prije nego napusti naše skladište.
Izvješća o ispitivanju dostupna su na zahtjev. Pošaljite e-poruku na sales@feimutech.com za kopiju izvješća o testiranju vašeg procesora.
Obično opremljen sa 100K bajtova korisničke memorije, što je dovoljno za pohranu tisuća logičkih dijagrama ljestvica i tablica podataka.
Podržava do 4096 I/O točaka, što omogućuje povezivanje velikog broja senzora i aktuatora.
Sadrži iznimno veliku brzinu logičkog skeniranja, osiguravajući visoku brzinu odziva za kontrolu u stvarnom vremenu.
Ugrađene snažne komunikacijske funkcije, podržavaju DH+ i daljinsku I/O komunikaciju, omogućujući jednostavno povezivanje s terminalima za programiranje, sučeljima čovjek-stroj (HMI) i drugim kontrolerima za izgradnju distribuiranog upravljačkog sustava.
Komponente na ovom Allen Bradley 1785-L60L su gusto raspoređene, ali uopće nisu neuređene. Kondenzatori i otpornici oko čipa zapravo su dizajnirani da budu otporni na smetnje i stabiliziraju napon. Kako bi se spriječilo oštećenje od prašine i vlage u radionici, na površinu ploče nanosi se debeli sloj trostruke boje. Dio rasipanja topline također je vrlo poseban, koristeći veliku površinu metalne ploče za provođenje topline, izravno pričvršćenu na toplinu, mali ventilator koji nije lako slomiti, oslanjanje na prirodno rasipanje topline može biti stabilno, što smanjuje točku kvara, s više brige.
Najizrazitija značajka ovog Allen Bradley 1785-L60L je njegova izdržljivost i izvrsna kompatibilnost. Mnoga stara oprema u tvornicama može se savršeno prilagoditi samo ovom vrstom PLC-a sa starim sučeljem. Prebacivanje na novi ne samo da zahtijeva ponovno pisanje programa, već može zahtijevati i zamjenu temeljnog I/O modula, što je preskupo. Ovaj proizvod je poput univerzalnog ključa koji se može koristiti izravno kada se umetne, bez ikakvih problema. Osim toga, njegovo programsko okruženje je poznati RSLogix 5. Mnogi stari inženjeri mogu pisati programe zatvorenih očiju i posebno je pogodan za održavanje, jer nema potrebe ponovno učiti taj složeni novi softver.
1. Scenariji u kojima je potrebno praćenje tisuća parametara uključuju transport nafte i plina cjevovodima, postrojenja za obradu vode i kontrolu procesa kemijske reakcije.
2. U proizvodnji automobila i velikim montažnim trakama, kao glavni upravljač, koordinira sinkronizirani rad više radnih stanica, robota i pokretnih traka.
3. Upravljanje velikim automatiziranim skladišnim skladištima, visokim dizalicama za slaganje i složenim sustavima transporta i sortiranja.
4. Nadzor i upravljanje energijom za distribucijske sustave elektrana ili velikih objekata.
