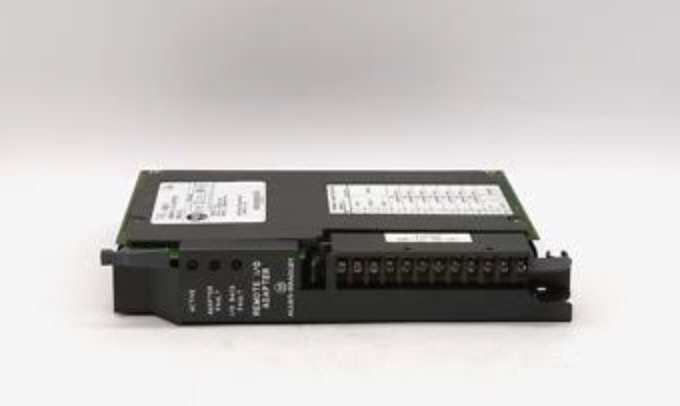

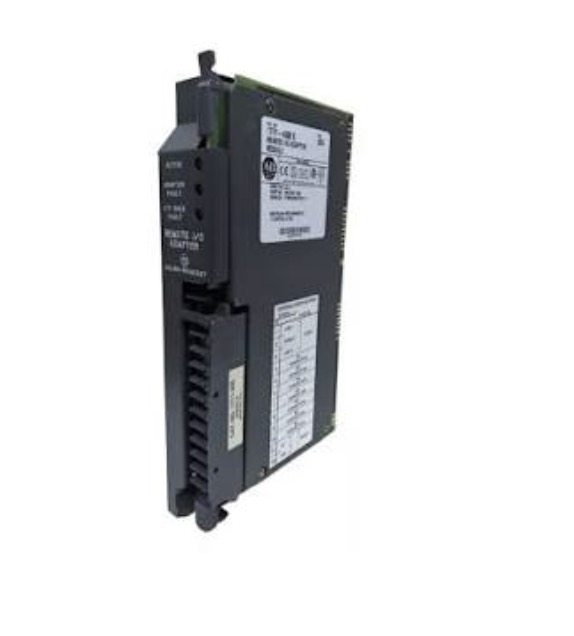

Feimu Technology je nedavno lansirala klasični daljinski I/O adapter/modul za skeniranje Allen Bradley 1771-ASB. Njegova temeljna funkcija je siguran prijenos signala iz udaljenog stalka u glavnu kontrolnu sobu putem namjenskog plavog kabela. To je bitna stavka za održavanje rada starih PLC-5 sustava i za hitnu zamjenu rezervnih dijelova.
Unutarnja struktura Allen Bradley 1771-ASB je visoko industrijska izdržljiva. Strujna ploča ima zadebljani dizajn, s glatkim i punim lemljenim spojevima, bez ikakvih šupljina ili nedostataka lemljenja. Vizualno je uredan i čvrst, što ga čini umirujućim za korištenje. Ploča je opremljena s više velikih kondenzatora i čipova, s osnovnom svrhom da se osigura dugoročno stabilan rad modula, prilagodi složenom okruženju sklopova starih tvornica i smanji pojavu kvarova.
Za učinkovitu otpornost na smetnje signala u industrijskim mjestima, višestruke izolacijske trake su posebno dizajnirane na tiskanoj ploči kako bi se izbjegli prekidi komunikacije uzrokovani poremećajem signala; zlatne igle na stražnjoj ploči glavni su vrhunac, s debelom i sjajnom pozlatom, bez oksidacije ili promjene boje. Čak i kada se opetovano spajaju i isključuju na stalak, mogu održavati dobar kontakt, eliminirajući komunikacijske kvarove uzrokovane lošim kontaktom. Svi proizvodi koje isporučujemo potpuno su nove kvalitete, uz strogu kontrolu kvalitete i potpuno su kompatibilni sa starim PLC-5 sustavima, što omogućuje trenutnu instalaciju na stroj bez potrebe za otklanjanjem pogrešaka.
Allen Bradley 1771-ASB je uglavnom dizajniran za neobnovljene stare tvornice. Naširoko se koristi u starim automobilskim proizvodnim linijama, postrojenjima za pročišćavanje vode, ranim sustavima automatizacije petrokemijske industrije, itd. Njegova temeljna funkcija je da služi kao "komunikacijski most" između glavnog PLC-a i opreme na licu mjesta. Instalira se u daljinske upravljačke ormare i povezuje različite ulazne i izlazne module kako bi se osigurao stabilan dvosmjerni prijenos signala.
Kao rijetki rezervni dio za stari sustav, sigurnost transporta 1771-ASB je od najveće važnosti. Feimu Technology ima bogato iskustvo u transportu preciznih industrijskih modula. Prihvaća višeslojno zaštitno pakiranje: prvo se modul stavlja u debelu antistatičku vrećicu, zatim se potpuno omota i zabrtvi s debelim slojem filma s mjehurićima, i na kraju se stavlja u prilagođenu kutiju od tvrdog kartona, koja je ispunjena pjenastim papirom za amortizaciju. To osigurava potpunu izolaciju od statičkog elektriciteta i otpornost na udarce tijekom transporta. Bez obzira na to da li se šalje u Ameriku, Europu ili razne dijelove Kine, naše pakiranje može jamčiti neoštećeno stanje modula nakon otvaranja, čineći ga odmah spremnim za upotrebu. Ovo u potpunosti rješava brige kupaca o "rezervnim dijelovima koji su skloni oštećenjima tijekom transporta", čime se osigurava dragocjeno vrijeme za hitan popravak starog sustava.
Kao profesionalni dobavljač, Feimu Technology je dobro svjestan problema "poteškoće u nabavi i spore isporuke" za stare rezervne dijelove. Stoga je posebno rezervirao dovoljan inventar. Svi Allen Bradley 1771-ASB dostupni su za zalihe. Mogu brzo odgovoriti na hitne kupovne potrebe kupaca bez dugih razdoblja čekanja, učinkovito rješavajući problem kvara opreme i zastoja.
Proizvod je pristupačne cijene i nudi visoku vrijednost za novac. Uklanjamo srednje karike i postavljamo razumne cijene kako bismo kupcima omogućili nabavu visokokvalitetnih novih rezervnih dijelova po razumnoj cijeni. Nema potrebe plaćati visoke premije za rijetke rezervne dijelove. U isto vrijeme, svaki modul se testira u stvarnim radnim uvjetima kako bi se osiguralo da svako komunikacijsko sučelje može raditi normalno. U kombinaciji s profesionalnom tehničkom podrškom, kupcima pružamo upute za odabir i instalaciju, čineći održavanje starih sustava praktičnijim i umirujućim.
| Parametar | Specifikacija |
|---|---|
| Model proizvoda | Allen Bradley 1771-ASB |
| Vrsta proizvoda | Udaljeni I/O adapter/modul skenera |
| Kompatibilni procesori | PLC-5, PLC-3, PLC-2, SLC 500 |
| Protokol | Udaljeni I/O (RIO) |
| Način rada | Skener ili adapter (podesiv) |
| Brzine prijenosa podataka | 57,6 kbps, 115,2 kbps, 230,4 kbps (mogućnost odabira premosnika) |
| Maksimalna duljina kabela | 3048 metara (10 000 stopa) s kabelom Belden 9463 |
| Maksimalno udaljeno kućište | 7 kućišta po skeneru |
| Postavka adrese čvora | Okretni prekidači (0-77 oktalno) |
| I/O Rack kompatibilnost | I/O stalak serije 1771 |
| Komunikacijski kabel | Belden 9463 (plavo crijevo) |
| Struja stražnje ploče | 1,5 A pri 5 V DC maksimalno |
| Rasipanje snage | 7,5 W maksimalno |
| Veličina modula | Modul s jednim utorom |
| Radna temperatura | 0°C do 60°C |
| Temperatura skladištenja | -40°C do 85°C |
| Relativna vlažnost | 5% do 95% (bez kondenzacije) |
| Certifikati | UL, cUL, CE |
1771-ASB je ključna komponenta koja povezuje PLC-5 procesor s udaljenim I/O policama. Razumijevanje mreže pomaže pri instalaciji i rješavanju problema.
Arhitektura sustava:
Tijek podataka:
Raspon adresa čvora:
1771-ASB ima dva okretna prekidača na prednjoj ploči. Oni postavljaju adresu čvora za RIO mrežu.
Promjena lokacije:Dva prekidača nalaze se na prednjoj ploči. Označene su s "DESETICE" i "JEDINICE".
Kako postaviti:
Primjer:Za postavljanje adrese čvora 25 (oktalno), postavite TENS na 2 i UNITS na 5.
Važna pravila:
Uobičajena greška:Postavljanje krive oktalne adrese. Prekidači koriste oktalni (0-7), a ne decimalni (0-9). Postavljanje TENS na 8 ili 9 je nevažeće i uzrokovat će da modul koristi zadanu adresu.
1771-ASB podržava tri brzine prijenosa podataka. Stopa mora odgovarati konfiguraciji skenera.
| Brzina podataka | Postavka kratkospojnika | Maksimalna duljina kabela | Tipična primjena |
|---|---|---|---|
| 57,6 kbps | Skakač u poziciji A | 3048 metara (10 000 stopa) | Duga udaljenost, sporo ažuriranje |
| 115,2 kbps | Skakač u poziciji B | 1524 metara (5000 stopa) | Srednja udaljenost, standardno ažuriranje |
| 230,4 kbps | Skakač u poziciji C | 762 metra (2500 stopa) | Kratka udaljenost, brzo ažuriranje |
Kako odabrati:
Primjer problema na terenu:Korisnik je instalirao novi 1771-ASB na postojeću RIO mrežu. Adapter ne bi komunicirao. Uzrok: adapter je postavljen na 230,4 kbps, ali skener je postavljen na 57,6 kbps. Popravak: promijenjen kratkospojnik adaptera na 57,6 kbps. Komunikacija je obnovljena.
1771-ASB ima nekoliko LED dioda na prednjoj ploči. Oni pružaju trenutačne informacije o statusu bez terminala za programiranje.
| LED | Status | Značenje | Akcijski |
|---|---|---|---|
| PWR | zelena | Modul se napaja i radi normalno. | Nikakva radnja nije potrebna. |
| PWR | Isključeno | Nema napajanja za modul. | Provjerite snagu šasije. Provjerite umetanje modula. |
| COM | zelena | Komunikacija aktivna. Podaci se šalju ili primaju. | Nikakva radnja nije potrebna. |
| COM | Isključeno | Nema komunikacije. Veza nije uspostavljena. | Provjerite kabel. Provjerite skener. Provjerite adresu čvora. |
| COM | Žuta boja | Komunikacijsko upozorenje. Povremene pogreške. | Provjerite kvalitetu kabela. Provjerite terminatore. |
| FLT | crvena | Kvar modula. Pogreška hardvera ili konfiguracije. | Ciklus snage. Provjerite konfiguraciju. Zamijenite ako ostane crveno. |
| FLT | Bljeskanje | Greška u konfiguraciji. Sukob adresa čvora ili nevažeća postavka. | Provjerite adresu čvora. Provjerite postavke kratkospojnika. |
Moduli Allen Bradley 1771-ASB često se krivotvore. Koristite ove provjere za provjeru autentičnosti.
Ako modul pokazuje crveno FLT LED nakon ispravne konfiguracije, sumnjate na krivotvorinu. Kontaktirajte Feimu Technology s fotografijama radi provjere.
Koja je razlika od običnih I/O modula?
Ne povezuje izravno senzore ili aktuatore. To je komunikacijsko sučelje. Jedan kraj komunicira s procesorom (kao što je PLC-5) putem udaljene I/O veze, a drugi se kraj spaja na I/O stalak serije 1771, pokrećući ulazno/izlazne module na stalku radi stvarne razmjene podataka.
Koje podatke o kompatibilnosti treba potvrditi?
Dizajniran za I/O stalak serije 1771, uglavnom podržava PLC-5, PLC-2/3 serije procesora, spojen preko Belden 9463 kabela, koristeći Remote I/O komunikacijski protokol.
