Feimupomaže kupcima industrijske automatizacije nabaviti bitne komponente sustava upravljanja, uključujućiAllen Bradley 1785-ENETModul Ethernet sučelja, dizajniran za dodavanje mogućnosti Ethernet komunikacije kompatibilnim PLC-5 kontrolerima. Razumijevanje njegovih specifikacija, instalacijskih zahtjeva i kompatibilnosti bitno je za održavanje pouzdane komunikacije u naslijeđenim okruženjima automatizacije.

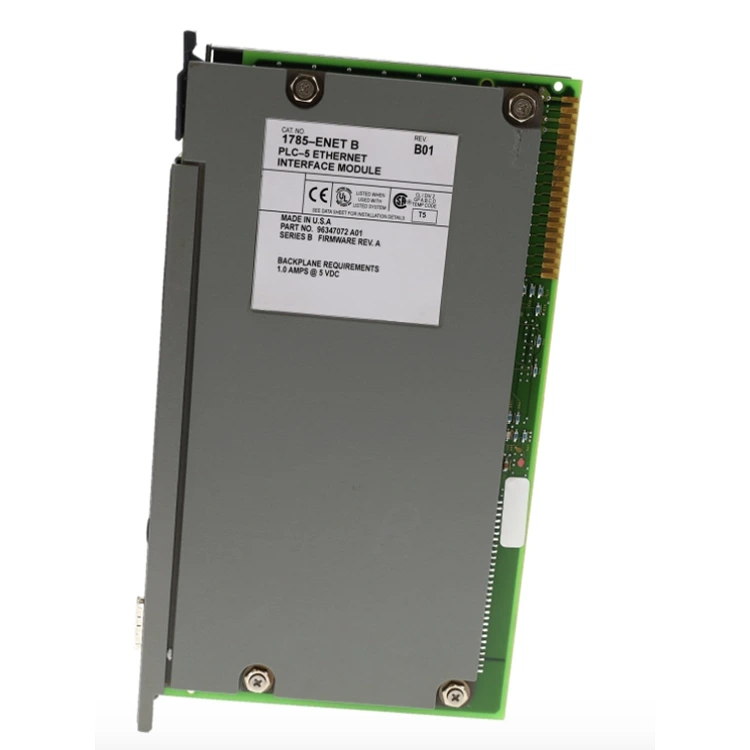

Allen Bradley 1785-ENET je modul Ethernet sučelja razvijen za kompatibilne Allen-Bradley PLC-5 upravljačke sustave. Omogućuje komunikaciju između podržanih kontrolera i host računala putem TCP/IP Etherneta, pomažući industrijskim postrojenjima da integriraju naslijeđenu opremu s nadzornim sustavima i inženjerskim radnim stanicama. Ovaj vodič objašnjava njegova načela rada, glavne značajke, tehničke specifikacije, scenarije primjene, razmatranja pri instalaciji i provjere prilikom kupnje. Budući da je proizvođač prestao proizvoditi modul 2017., kupci bi trebali obratiti posebnu pozornost na autentičnost proizvoda, reviziju hardvera, kompatibilnost i dostupnost tehničke podrške prije narudžbe.
Allen Bradley 1785-ENET je PLC-5 Ethernet modul sučelja iz Allen-Bradley obitelji proizvoda povezanih s Rockwell Automation. Njegova primarna svrha je pružiti Ethernet komunikacijske mogućnosti za podržane PLC-5 procesore, omogućujući industrijskoj upravljačkoj opremi razmjenu podataka s drugim kontrolerima i glavnim računalima preko TCP/IP mreže.
U uspostavljenim proizvodnim pogonima, PLC-5 kontroleri još uvijek mogu upravljati bitnim proizvodnim procesima. Zamjena cijele upravljačke platforme može uključivati znatan inženjerski rad, troškove opreme, zastoje i zahtjeve za validaciju. Dodavanje kompatibilnog komunikacijskog sučelja stoga može biti praktična opcija kada je postojećem sustavu potrebna mrežna povezivost i kontinuirani rad je prioritet.
1785-ENET je dizajniran za spajanje na kompatibilni PLC-5 procesor korištenjem namjenskog rasporeda konektora. Komunicira putem procesorskog kanala 3A umjesto da radi kao konvencionalni samostalni Ethernet adapter na 1771 I/O stražnjoj ploči.
Prema informacijama o proizvodu proizvođača, modul je ukinut 18. svibnja 2017. Posljedično, posebno je relevantan za naslijeđeno održavanje sustava, zamjenu rezervnih dijelova i postojeće instalacije PLC-5, a ne za nove projekte automatizacije koji zahtijevaju platformu trenutne generacije.
Za dodatne tehničke pojedinosti pogledajte službenu stranicu proizvoda 1785-ENET i korisnički priručnik modula Ethernet sučelja PLC-5.
Modul pruža Ethernet komunikacijski put za podržane PLC-5 procesore. To kontroleru omogućuje razmjenu informacija s kompatibilnim glavnim računalima i drugom umreženom kontrolnom opremom bez potrebe za trenutnom zamjenom cijele arhitekture automatizacije.
TCP/IP umrežavanje podržava komunikaciju između industrijskih kontrolera i računalnih aplikacija. Ovisno o konfiguraciji sustava i kompatibilnosti softvera, inženjeri mogu koristiti komunikacijsko sučelje za slanje poruka kontrolera, pristup podacima, dijagnostiku i odabrane funkcije nadzora.
Naslijeđena postrojenja često kombiniraju programabilne kontrolere, operaterska sučelja, inženjerske radne stanice i nadzorne aplikacije. 1785-ENET može pomoći u povezivanju podržane PLC-5 opreme s infrastrukturom temeljenom na Ethernetu, a istovremeno očuvati uspostavljene kontrolne procese.
Tehnička dokumentacija proizvođača navodi podršku za do 64 istodobne veze po modulu. Stvarni komunikacijski kapacitet dostupan aplikaciji ovisi o dizajnu mreže, konfiguraciji kontrolera, softveru i zahtjevima povezanih uređaja.
Dokumentirana platforma uključuje mogućnosti upravljanja mrežom kao što je Simple Network Management Protocol (SNMP), zajedno s dijagnostičkim funkcijama opisanim u priručniku proizvoda. Ove značajke mogu pomoći timovima za održavanje da istraže komunikacijske uvjete i upravljaju uspostavljenim mrežnim konfiguracijama.
Prije kupnje Allen Bradley 1785-ENET, kupci bi trebali usporediti identifikaciju proizvoda, fizičko sučelje, električne zahtjeve i raspored instalacije s postojećim sustavom upravljanja. Sljedeća tablica sažima referentne specifikacije dokumentirane za izvorni PLC-5 Ethernet modul sučelja.
| Specifikacija | Referentne informacije |
|---|---|
| Kataloški broj | 1785-ENET |
| Vrsta proizvoda | PLC-5 Ethernet modul sučelja |
| Obitelj proizvoda | Allen-Bradley PLC-5 |
| Komunikacijski protokol | Ethernet koristeći TCP/IP |
| Komunikacijski kanal | Kanal procesora 3A |
| Izvorno Ethernet sučelje | 15-pinski AUI primopredajnik |
| Simultane veze | Do 64 po modulu |
| Netražene definicije | Do 512 po modulu, kao što je dokumentirano |
| Struja stražnje ploče | 2,2 A, prema originalnom korisničkom priručniku |
| Rasipanje topline | 37,54 BTU/sat, prema izvornom korisničkom priručniku |
| Radna temperatura | 0°C do 60°C (32°F do 140°F) |
| Temperatura skladištenja | -40°C do 85°C (-40°F do 185°F) |
| Relativna vlažnost | 5% do 95%, bez kondenzacije |
| Približna težina | 0,95 kg (2,1 lb) |
| Status životnog ciklusa proizvođača | Ukinuto |
Tehnička napomena:Ove se brojke odnose na dokumentirani hardver 1785-ENET. Različiti sufiksi kataloga ili revizije hardvera mogu imati različita fizička sučelja ili specifikacije. Konkretno, nemojte pretpostavljati da svaki proizvod koji se reklamira kao 1785-ENET ima RJ45 priključak ili podržava isti način povezivanja. Provjerite točnu jedinicu prema njezinoj natpisnoj pločici i primjenjivoj dokumentaciji proizvođača prije naručivanja ili instalacije.
Allen Bradley 1785-ENET je najrelevantniji tamo gdje kompatibilni PLC-5 kontroler ostaje dio uspostavljenog sustava automatizacije. Njegova vrijednost ovisi o komunikacijskim zahtjevima aplikacije i stanju okolne infrastrukture.
Proizvodne linije mogu se oslanjati na PLC-5 kontrolere za koordinaciju transportera, sekvenci strojeva, senzora i aktuatora. Ethernet povezivost može pomoći u prijenosu operativnih podataka na kompatibilna nadzorna računala, podržavajući nadzor i rješavanje problema bez automatske potrebe za potpunom zamjenom upravljačkog sustava.
Industrijski objekti često prikupljaju informacije o upravljačima za centralizirani nadzor. Gdje su kontroler, softver i mrežna konfiguracija kompatibilni, sučelje može podržati razmjenu podataka s glavnim aplikacijama koje se koriste za pregled statusa opreme i uvjeta procesa.
Za tvornice koje koriste starije strojeve, održavanje postojeće komunikacijske arhitekture može biti potrebno dok se razvija dugoročni plan migracije. Odgovarajući zamjenski modul može pomoći u rješavanju neispravne komponente, pod uvjetom da se potvrdi revizija i kompatibilnost hardvera.
Inženjeri će možda morati pristupiti informacijama kontrolera tijekom puštanja u pogon, dijagnostike ili planiranog održavanja. Ispravno konfigurirana Ethernet veza može pružiti komunikacijsku rutu za podržane inženjerske alate i funkcije slanja poruka kontrolera.
U svakom slučaju, modul treba tretirati kao jednu komponentu većeg komunikacijskog sustava. Segmentacija mreže, kontrola pristupa, kompatibilnost softvera i dokumentirani postupci oporavka ostaju važni za pouzdan industrijski rad.
Ispravna instalacija ključna je za pouzdanu komunikaciju i zaštitu naslijeđenog hardvera kontrolera. Kvalificirano osoblje za automatizaciju treba konzultirati primjenjivi korisnički priručnik prije instaliranja ili zamjene modula.
Nikada ne nameštajte konektor na silu niti pretpostavljajte da se Ethernet kabel može spojiti izravno na modul bez potrebnog primopredajnika. Izvorni korisnički priručnik identificira 15-pinsko AUI sučelje, tako da odgovarajuća fizička veza mora biti potvrđena za točnu jedinicu koja se instalira.
Za daljnje upute pogledajte priručnik za instalaciju i konfiguraciju proizvođača.
Budući da je Allen Bradley 1785-ENET ukinut, nabava zahtijeva više od usporedbe kataloških brojeva i navedenih cijena. Kupci bi trebali procijeniti prikladnost dijela za predviđeni sustav i sposobnost dobavljača da pruži jasne informacije o proizvodu.
Zatražite jasne fotografije oznake proizvoda i priključaka. Provjerite je li stavka izvorni 1785-ENET ili srodna verzija s drugačijim sufiksom. Nemojte se oslanjati samo na generičku fotografiju proizvoda ili naslov popisa.
Pojasnite je li ponuđena jedinica nova stara zaliha, rabljena, obnovljena ili popravljena. Pitajte koja je inspekcija ili funkcionalno testiranje obavljeno, mogu li se dokumentirati serijski ili kataloški podaci i koji se uvjeti jamstva primjenjuju na određeni artikl.
Dobavitelju dostavite model PLC-5 procesora, trenutnu reviziju hardvera, namjeravanu postavku komunikacije i sva relevantna ograničenja instalacije. Ovi detalji pomažu odrediti je li ponuđeni modul prikladan za aplikaciju.
Za komponentu koja se više ne proizvodi, obveze isporuke, uvjeti povrata, tehnička pomoć i mogućnosti zamjene mogu biti jednako važni kao i nabavna cijena. Potvrdite ove uvjete u pisanom obliku prije izdavanja narudžbenice.
Praktični kontrolni popis za nabavu uključuje:
Feimu se može kontaktirati radi rasprave o zahtjevima izvora za Allen Bradley 1785-ENET i povezane komponente industrijske automatizacije. Kupci bi trebali dati pojedinosti o svojoj aplikaciji kako bi se dostupnost proizvoda, stanje i kompatibilnost mogli pregledati prije finalizacije narudžbe.
1785-ENET je modul Ethernet sučelja za kompatibilne PLC-5 kontrolere. Pruža TCP/IP komunikacijske mogućnosti koje mogu povezati podržane kontrolere s drugim PLC-5 uređajima i glavnim računalima.
Ne. Rockwell Automation navodi 1785-ENET kao ukinut, s datumom ukidanja 18. svibnja 2017. Kupci općenito trebaju istražiti dostupne stare zalihe, mogućnosti popravka ili inženjersku zamjenu prikladnu za njihovu primjenu.
Izvorna dokumentacija modula identificira Ethernet komunikaciju kroz 15-pinski AUI primopredajnik. Kupci bi trebali provjeriti točan sufiks kataloga i reviziju hardvera jer povezane verzije mogu koristiti različita fizička sučelja.
Ne. Kompatibilnost ovisi o specifičnoj obitelji procesora, kataloškom broju, seriji, firmveru i rasporedu instalacije. Prije kupnje zamjene pogledajte informacije o kompatibilnosti i korisnički priručnik proizvođača.
Provjerite kataloški broj, reviziju, fizičke priključke, stanje proizvoda, kompatibilnost, zapise testiranja, jamstvo i uvjete isporuke. Za dio koji se povlači iz proizvodnje posebno je važno dobiti jasne fotografije i pismenu potvrdu ponuđene jedinice.
Može podržavati integraciju s mrežom temeljenom na Ethernetu ako su kontroler, komunikacijski softver, fizičko sučelje i konfiguracija mreže kompatibilni. Međutim, ne treba pretpostaviti da podržava svaki moderni protokol ili mrežnu značajku. Procijenite kompletne zahtjeve sustava prije implementacije.
Allen Bradley 1785-ENET ostaje relevantna komponenta za odabrane PLC-5 instalacije koje zahtijevaju Ethernet komunikaciju. Razumijevanje njegovih TCP/IP mogućnosti, originalnog AUI sučelja, električnih specifikacija, instalacijskih zahtjeva i statusa prekinutog životnog ciklusa pomaže timovima za održavanje da donesu bolje tehničke odluke i odluke o nabavi. Pažljive provjere kompatibilnosti i dokumentirano testiranje mogu smanjiti rizike povezane sa zamjenom starijeg hardvera za industrijsku automatizaciju.
Ako nabavljate Allen Bradley 1785-ENET ili tražite kompatibilne PLC-5 komponente, Feimu je spreman razgovarati o vašim zahtjevima. Podijelite svoj kataloški broj, model kontrolera, potrebnu količinu i odredište isporuke kako biste razjasnili dostupne opcije i tehnička razmatranja.Molimkontaktirajte nasza upite o dostupnosti proizvoda, ponude i pomoć pri nabavi rezervnih dijelova za industrijsku automatizaciju.
