Kako Allen Bradley 2711P-T6C20D može poboljšati industrijsku HMI kontrolu i vidljivost stroja

Sažetak članka:Industrijska automatizacija ovisi o pouzdanim sučeljima čovjek-stroj koja operaterima omogućuju nadzor opreme, upravljanje procesnim parametrima, reagiranje na alarme i učinkovitu komunikaciju s kontrolnim sustavima. Kao praktični PanelView Plus 600 dodirni terminal,Allen Bradley 2711P-T6C20Dkombinira zaslon u boji, rad sa zaslonom osjetljivim na dodir, mogućnosti Etherneta i serijske komunikacije te 24V DC ulaz u kompaktnom industrijskom dizajnu.Feimupomaže korisnicima automatizacije procijeniti HMI komponente prema kompatibilnosti sustava, komunikacijskim zahtjevima, uvjetima instalacije i potrebama zamjene. Ovaj vodič objašnjava temeljne specifikacije proizvoda, vrijednost primjene, razmatranja pri odabiru, čimbenike instalacije i prakse održavanja.

Sadržaj

1. Što je Allen Bradley 2711P-T6C20D?
2. Koje su ključne specifikacije?
3. Koje su značajke važne u industrijskim primjenama?
4. Gdje se HMI može primijeniti?
5. Kako biste trebali procijeniti ovaj HMI za sustav upravljanja?
6. Što treba uzeti u obzir tijekom instalacije?
7. Kako operateri mogu održati dugoročnu pouzdanost?
8. Često postavljana pitanja

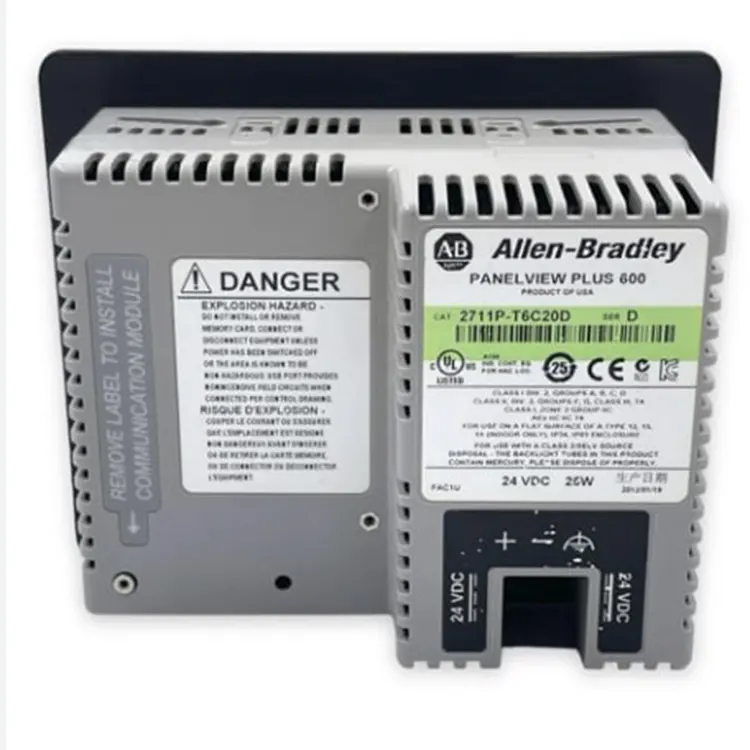

Što je Allen Bradley 2711P-T6C20D?

TheAllen Bradley 2711P-T6C20Dpripada PanelView Plus 600 obitelji industrijskih operaterskih terminala i dizajniran je za pružanje sučelja između operatera i automatiziranih strojeva. Umjesto oslanjanja na fizičke sklopke i zasebne indikatore za svako stanje stroja, industrijski HMI može konsolidirati radne informacije, alarme, procesne vrijednosti i kontrolne funkcije u grafičko sučelje.

Za proizvodnu opremu ovaj pristup može učiniti rutinski rad organiziranijim. Operateri mogu koristiti dodirni zaslon za navigaciju zaslonima aplikacija, promatranje stanja stroja, potvrđivanje alarma i interakciju s konfiguriranim kontrolnim funkcijama. Kompaktni oblik terminala također ga čini prikladnim za upravljačke ormare i operaterske stanice na strani stroja gdje je prostor na ploči ograničen.

Budući da odabir HMI-a uvelike ovisi o postojećoj arhitekturi PLC-a i aplikacijskom softveru, kupci bi trebali provjeriti točnu konfiguraciju kataloga, firmware, komunikacijske zahtjeve i kompatibilnost aplikacija prije zamjene ili integracije.

Koje su ključne specifikacije?

Razumijevanje tehničkih karakteristika HMI-a bitno je prije njegove ugradnje u postojeći sustav automatizacije. Sljedeća tablica sažima najčešće navedene specifikacije za konfiguraciju terminala 2711P-T6C20D.

Specifikacije se mogu razlikovati ovisno o sufiksu kataloga, reviziji hardvera i konfiguraciji terminala. Za inženjerski projekt zamjene, uvijek usporedite natpisnu pločicu i postojeću dokumentaciju sustava umjesto odabira zamjene samo prema osnovnom kataloškom broju.

Koje su značajke važne u industrijskim primjenama?

1. Jasna vizualizacija boja

Zaslon u boji omogućuje organiziranje informacija o stroju u grafičke zaslone koji sadrže indikatore statusa, vrijednosti procesa, poruke alarma, gumbe i upute za rad. Ovo može pomoći operaterima da razumiju stanje opreme bez stalnog pozivanja na zasebne instrumente.

2. Izravna interakcija sa zaslonom osjetljivim na dodir

Otporni dodirni zaslon omogućuje izravnu interakciju s konfiguriranim HMI zaslonima. Operateri mogu odabrati izbornike, unijeti vrijednosti, potvrditi alarme i pristupiti različitim funkcijama stroja s istog sučelja. Ovaj dizajn je posebno praktičan za upravljačke stanice na strani stroja gdje je važan jednostavan rad.

3. Povezivost industrijske komunikacije

Komunikacijska sposobnost jedan je od najvažnijih čimbenika pri integraciji HMI-a u sustav automatizacije. Konfiguracija 2711P-T6C20D povezana je s Ethernet i RS-232 komunikacijom, s USB sučeljima koja su također dostupna za podržane funkcije. Ova sučelja mogu podržati razmjenu podataka, upravljanje aplikacijama i povezivanje s kompatibilnom opremom za automatizaciju.

4. Instalacija kompaktne ploče

Upravljački ormarići često imaju ograničen prostor. Kompaktni terminal sa zaslonom osjetljivim na dodir može pružiti operateru vizualizaciju bez potrebe za velikim otvorom kućišta. Prije instalacije, inženjeri bi trebali potvrditi potrebne dimenzije izreza, razmak za montažu, usmjeravanje kabela i uvjete ventilacije.

5. Praktična razmatranja održavanja

Od industrijskih HMI-ja se često očekuje da kontinuirano rade u proizvodnim okruženjima. Jasno organizirana aplikacija, odgovarajući uvjeti okoline, redovite sigurnosne kopije i odgovarajuća kvaliteta napajanja mogu pridonijeti pouzdanom radu.

Gdje se HMI može primijeniti?

TheAllen Bradley 2711P-T6C20Dmože se uzeti u obzir za industrijske primjene gdje operateri trebaju lokaliziranu vizualizaciju i kontrolu stroja. Tipični scenariji primjene uključuju:

• Strojevi za proizvodnju:Pratite radna stanja, proizvodne parametre, alarme i sekvence stroja.
• Oprema za pakiranje:Prikaz podataka o proizvodnji, radnim postavkama, porukama o greškama i statusu stroja.
• Sustavi za rukovanje materijalom:Osigurajte operatersko sučelje za transportne trake, opremu za prijenos i automatizirane procese rukovanja.
• Procesna oprema:Vizualizirajte varijable kao što su temperatura, tlak, protok i status opreme kada to podržava upravljačka arhitektura.
• Dodatna oprema stroja:Zamijenite zastarjeli upravljački terminal kada se provjere fizičke dimenzije, komunikacijski zahtjevi, kompatibilnost softvera i funkcionalnost aplikacije.

U svakoj primjeni, HMI treba ocijeniti kao jednu komponentu cjelovite upravljačke arhitekture, a ne kao izolirani uređaj. Kompatibilnost PLC-a, aplikacijski softver, komunikacijske protokole, zahtjeve za napajanjem, uvjete okoline i tijek rada operatera treba uzeti u obzir zajedno.

Kako biste trebali procijeniti ovaj HMI za sustav upravljanja?

Odabir industrijskog HMI-a nije samo pitanje odgovarajuće veličine zaslona. Pouzdan proces odabira trebao bi započeti stvarnim zahtjevima stroja i postojećeg sustava automatizacije.

1. Provjerite postojeći kataloški broj:Zabilježite kompletan model i informacije o seriji s instaliranog terminala.
2. Potvrdite komunikacijske zahtjeve:Odredite koristi li aplikacija Ethernet, serijsku komunikaciju, USB funkcije ili druga sučelja.
3. Pregledajte HMI aplikaciju:Provjerite verzije softvera, projektne datoteke, zahtjeve za vrijeme izvođenja i dostupnost sigurnosne kopije.
4. Izmjerite otvor ploče:Potvrdite da zamjenski terminal odgovara postojećem izrezu i rasporedu montaže.
5. Provjerite zahtjeve za napajanje:Provjerite dostupno istosmjerno napajanje, raspon napona, raspored uzemljenja i zaštitu.
6. Procijenite radne uvjete:Uzmite u obzir temperaturu, vlažnost, vibracije, prašinu, postupke čišćenja i druge čimbenike okoline.

Ovaj sustavni pristup može smanjiti rizike kompatibilnosti i učiniti projektima zamjene HMI-ja lakšim za upravljanje.

Što treba uzeti u obzir tijekom instalacije?

Ispravna instalacija ključna je za postizanje stabilnih HMI performansi. Prije uključivanja terminala, inženjeri bi trebali potvrditi da izrez kućišta i konstrukcija za montažu zadovoljavaju potrebne dimenzije. Zaslon također treba biti postavljen tako da operateri mogu udobno pregledavati informacije bez pretjeranog odsjaja ili prepreka.

Ožičenje napajanja treba pažljivo provjeriti, posebno u pogledu polariteta, razine napona, uzemljenja i zaštite. Komunikacijski kabeli trebaju biti usmjereni na način koji minimalizira nepotrebne smetnje od električne opreme velike snage.

Nakon ugradnje, puštanje u rad treba se odvijati u fazama:

• Provjerite napajanje prije spajanja terminala.
• Potvrdite komunikacijsko ožičenje i konfiguraciju mreže.
• Učitajte ili vratite ispravnu HMI aplikaciju.
• Testirajte zaslone operatera i navigacijske funkcije.
• Provjerite alarme i prikaze statusa stroja.
• Testirajte komunikaciju s pripadajućim PLC-om ili kontrolerom.
• Zabilježite konačnu konfiguraciju za buduće održavanje.

Za zamjenske projekte, čuvanje potpune sigurnosne kopije postojeće HMI aplikacije i konfiguracije prije izmjene može značajno pojednostaviti oporavak ako dođe do problema s puštanjem u pogon.

Kako operateri mogu održati dugoročnu pouzdanost?

Preventivno održavanje važan je dio upravljanja industrijskom automatizacijom. Čak i kada HMI radi normalno, rutinska inspekcija može pomoći u prepoznavanju problema prije nego što prekinu proizvodnju.

• Zaslon osjetljiv na dodir održavajte čistim i bez prekomjerne prašine ili industrijskih ostataka.
• Povremeno provjerite priključke za napajanje i komunikaciju.
• Održavajte trenutne sigurnosne kopije aplikacijskih datoteka i konfiguracijskih podataka.
• Pratite abnormalno komunikacijsko ponašanje i ponavljajuće alarme sustava.
• Provjerite okolnu temperaturu i uvjete okoline.
• Dokumentirajte revizije firmvera, aplikacija i hardvera nakon servisiranja.
• Koristite odgovarajuće postupke zamjene kada HMI pokazuje stalne probleme s hardverom ili zaslonom.

Za starije automatizirane instalacije, planiranje održavanja postaje posebno važno jer se treba procijeniti dostupnost zamjene, kompatibilnost softvera i stanje hardvera prije nego što dođe do neočekivanog prekida proizvodnje.

Često postavljana pitanja

Za što se koristi Allen Bradley 2711P-T6C20D?

Allen Bradley 2711P-T6C20D industrijsko je operatersko sučelje dizajnirano za vizualizaciju i kontrolu stroja. Može prikazati podatke o procesu, alarme, status stroja i konfigurirane radne kontrole.

Koju vrstu zaslona koristi 2711P-T6C20D?

Terminal je povezan s 5,7-inčnim TFT zaslonom u boji s aktivnom matricom i razlučivosti 320 × 240 piksela. Zaslon osjetljiv na dodir koristi analognu rezistivnu tehnologiju.

Podržava li Allen Bradley 2711P-T6C20D Ethernet?

Komunikacijska konfiguracija serije 20 dizajnirana je s mogućnošću Etherneta zajedno s RS-232 i USB sučeljima. Međutim, kupci bi trebali provjeriti točan sufiks terminala i hardversku konfiguraciju prije kupnje zamjenskog.

Koje napajanje je potrebno terminalu?

Terminal je dizajniran oko nominalnog industrijskog napajanja od 24 V DC. Stvarni dopušteni raspon ulaza i zahtjeve sustava napajanja treba provjeriti u dokumentaciji za točnu konfiguraciju hardvera.

Je li 2711P-T6C20D prikladan za projekte zamjene HMI?

Može se uzeti u obzir za zamjenske projekte kada su postojeća aplikacija, komunikacijska sučelja, izrez ploče, zahtjevi za napajanjem, softversko okruženje i revizija hardvera kompatibilni. Prije zamjene treba izvršiti potpunu provjeru broja modela i sustava.

Zaključak

TheAllen Bradley 2711P-T6C20Dpruža praktično industrijsko HMI rješenje za aplikacije koje zahtijevaju vizualizaciju zaslona osjetljivog na dodir, interakciju operatera i komunikaciju s opremom za automatizaciju. Njegov kompaktni dizajn PanelView Plus 600, zaslon u boji, industrijski zaslon osjetljiv na dodir i komunikacijske mogućnosti čine ga relevantnim za upravljanje strojevima, pakiranje, proizvodnju i aplikacije za naknadnu ugradnju. Ako procjenjujete dostupnost, kompatibilnost, mogućnosti zamjene ili tehničke detalje za svoj projekt automatizacije,kontaktirajte nasu Feimu kako bismo razgovarali o vašim zahtjevima i identificirali odgovarajuće rješenje industrijske automatizacije.
