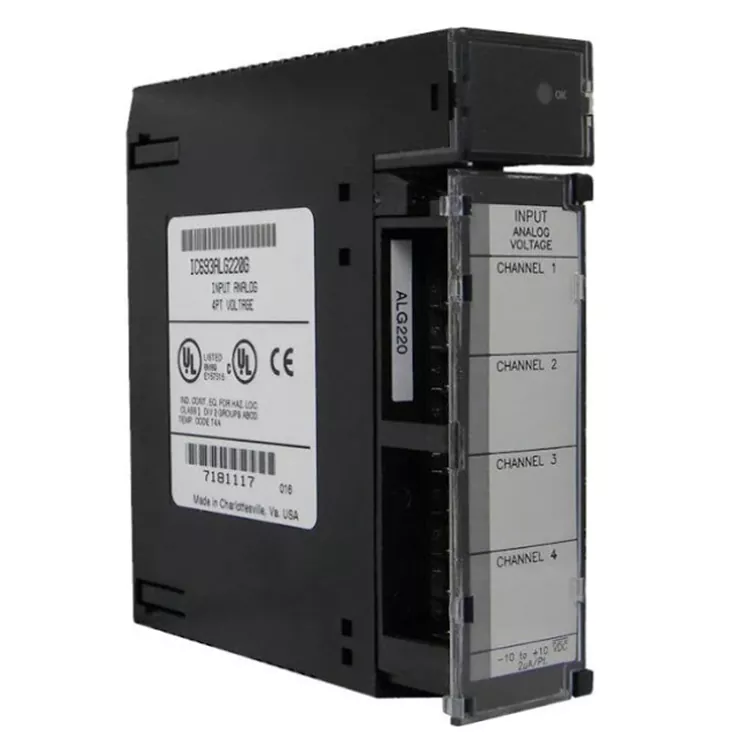

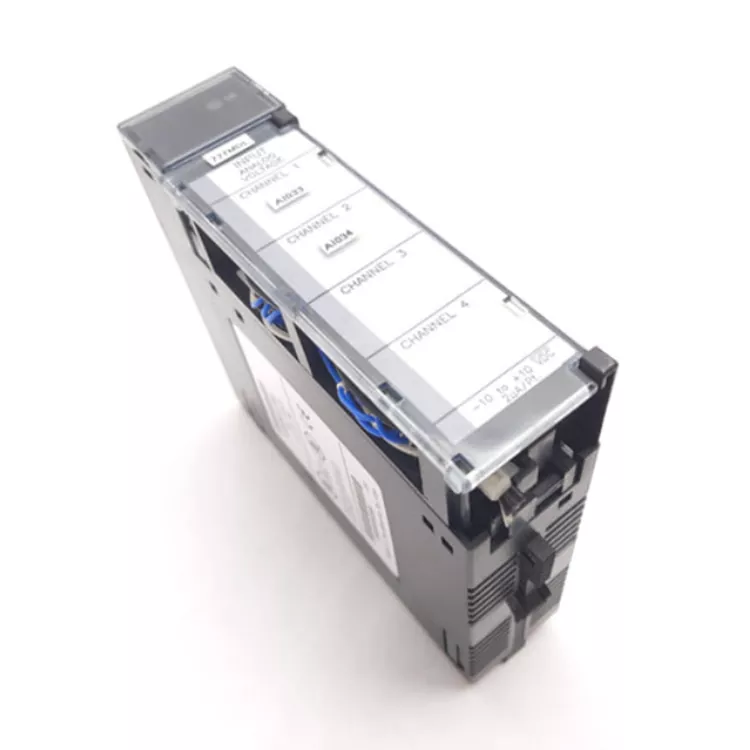

GE Fanuc IC693ALG220

GE Fanuc IC693ALG220 je 4-kanalni analogni ulazni modul naponskog tipa posebno dizajniran za PLC Series 90-30. Opremljen je 12-bitnom visokopreciznom analogno-digitalnom jedinicom za pretvorbu i hardverskim dizajnom filtriranja od 17 Hz, što ovom modulu omogućuje precizno prikupljanje analognih naponskih i strujnih signala iz industrijskih objekata.

Ovaj se modul može pohvaliti prednostima kao što su visoka preciznost, visoka stabilnost i jake mogućnosti protiv smetnji. Ove značajke čine ga naširoko korištenim u scenarijima kao što su kemijsko inženjerstvo, strojevi, HVAC i automatizirane proizvodne linije, sposoban za precizno prikupljanje različitih industrijskih analognih senzorskih signala kao što su tlak, razina tekućine, temperatura, pomak i frekvencijska povratna informacija, te zadovoljava potrebe praćenja signala većine malih i srednjih automatiziranih sustava.

Ako trebate zrelo i pouzdano rješenje industrijske analogne kvantitativne akvizicije visoke gustoće, obratite se Feimu Technology. Imamo robu na skladištu i možemo vam je dostaviti.

Prednosti proizvoda

GE Fanuc IC693ALG220, kao 4-kanalni analogni ulazni modul naponskog tipa, ima sljedeće prednosti:

1. Visoka stabilnost: ima električnu izolaciju od 1500 VAC, učinkovito otporan na petlje uzemljenja i smetnje od prenapona; u skladu je s industrijskim EMC i seizmičkim standardima, podržava širok raspon temperatura i prikladan je za složena i teška industrijska okruženja.

2. Široka kompatibilnost: Opremljen je 12-bitnim ADC-om za visokopreciznu analogno-digitalnu pretvorbu, ima ugrađeno hardversko filtriranje, otporan je na visokofrekventne smetnje i ima izvrsnu linearnost; podržava naponske signale od -10 V do +10 V, a vanjski otpornik može biti kompatibilan s univerzalnim odašiljačima od 4-20 mA, prikladnim za većinu scenarija industrijskog analognog prikupljanja količine.

3. Bez brige oko zamjene: Ima bogatu tehničku dokumentaciju i slučajeve primjene, prikladne za popravak stare opreme, nadogradnje sustava i scenarije zamjene rezervnih dijelova, s iznimnom praktičnošću.

4. Visoka kompatibilnost: Kompatibilan je s PLC-ovima serije GE 90-30, s malom površinom po utoru, tvornička kalibracija je bez otklanjanja pogrešaka, programiranje i ožičenje su jednostavni i može se brzo staviti u upotrebu.

Polja primjene

Na industrijskim lokacijama, prikupljanje analognih signala različitih senzora široko se koristi u područjima kao što su mehanička oprema, kemijsko inženjerstvo, obrada vode, HVAC, stara metalurška oprema i automatizirane proizvodne linije.

Može prikupljati signale odašiljača tlaka, razine tekućine, temperature, pomaka, brzine protoka itd., a također može primati analogne signale napona u rasponu od 10 V do +10 V od pretvarača frekvencije i potenciometara. Široko se primjenjuje u praćenju statusa opreme, prikupljanju procesnih podataka, praćenju procesnih parametara i projektima obnove starih sustava automatizacije za rezervne dijelove GE Fanuc IC693ALG220.

Tehnologija / Proces

GE Fanuc IC693ALG220 proizveden je korištenjem industrijske tehnologije pločastih kartica. Koristi višeslojni PCB koji može izdržati i visoke i niske temperature, s odvojenim ožičenjem za analogne i digitalne sklopove i troslojnim premazom protiv korozije. Odabire niskotemperaturni drift i visoko precizne komponente, opremljen je hardverskim krugovima za filtriranje i dovršio je tvorničku kalibraciju nulte točke i pojačanja.

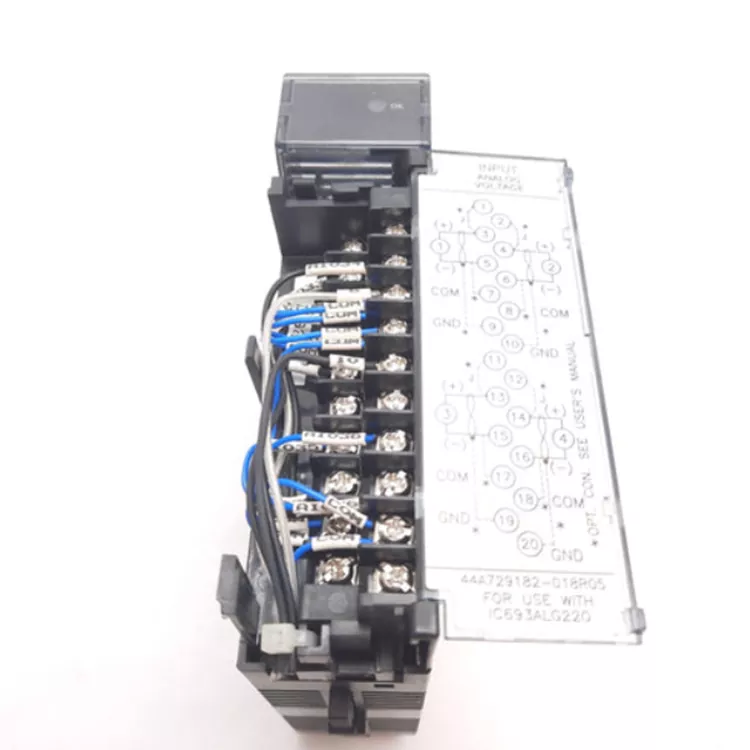

Opremljen je izolacijskim uređajem od 1500 VAC za postizanje izolacije između signalne i logičke strane. Također je uparen s ojačanim stezaljkama i stezaljkama za stezanje vijaka za otpornost na udarce i sprječavanje labavljenja. Cijeli je stroj podvrgnut višestrukim tvorničkim testovima uključujući cikluse visoke i niske temperature, otpornost na pritisak, točnost i EMC.

Ovaj je proizvod ukinut model i nema modernu tehnologiju površinske montaže visoke gustoće. Prikupljanje trenutnog signala zahtijeva vanjski otpornik od 250Ω.

Parametri

Što Feimu radi

Feimu Technology ne isporučuje neprovjerene module. Svaki IC693ALG220 prolazi kroz sljedeći postupak provjere prije nego napusti naše skladište.

Vizualni pregled: Provjerena boja ploče. Oznake provjerene. Vijci terminalnog bloka pregledani radi glatkog rada.

Ispitivanje pri uključivanju: Modul instaliran u ispitnu šasiju serije 90-30. Modul prepoznaje PLC.

Testiranje kanala: Sva 4 kanala ispitana su s naponskim signalima od ±10 V. Točnost očitanja potvrđena.

Test izolacije: 1500VAC izolacija između strane polja i logičke strane potvrđena.

LED test: LED diode statusa modula provjeravaju da li ispravno rade.

Pakiranje: Modul smješten u antistatičku vrećicu. Zatvoreno u kutiji obloženoj pjenom. Označeno brojem modula i datumom ispita.

FAQ

P1: Koji je raspon radne temperature? Može li se koristiti u visokotemperaturnom ormaru?

Radna temperatura: 25℃~+70℃. Unutarnja temperatura ormarića ne smije prelaziti 70 ℃. Previsoka temperatura uzrokovat će smanjenje točnosti uzorkovanja.

P2: Jesu li kanali izolirani jedan od drugog?

Ne postoji izolacija između kanala. Samo signalna strana polja i logička strana PLC ploče imaju izolaciju od 1500 VAC. Više kanala dijeli zajednički COM terminal.

P3: Zahtijevaju li moduli kratkospojnike za postavljanje hardvera?

IC693ALG220 nema hardverske kratkospojnike. Naponski i strujni modovi u potpunosti se postižu preko vanjskog ožičenja i vanjskih otpornika. Tijelo modula nema dip prekidač.

P4: Kako se rukuje zaštitnim slojevima više odašiljača? Trebaju li biti uzemljeni na oba kraja ili samo na jednom?

Za analogne signalne oklopljene kabele, preporučuje se uzemljenje na jednom kraju. Zaštitni sloj treba uzemljiti samo na strani predajnika, a zaštitni sloj na strani modula treba ostaviti da pluta. Uzemljenje na oba kraja lako formira petlju uzemljenja, uzrokujući pomicanje i fluktuaciju vrijednosti.
