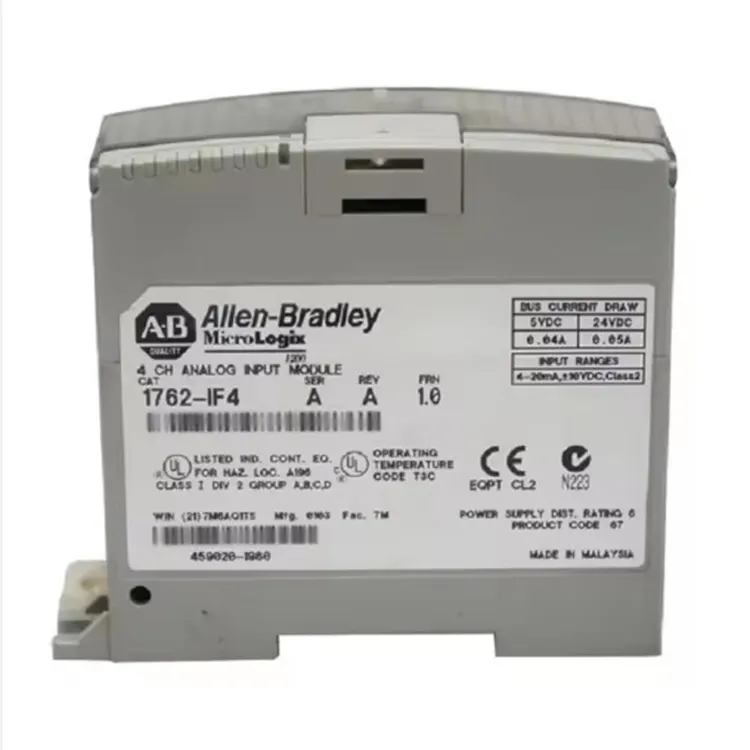

Feimu Technology vam nudi ovaj Allen Bradley 1762-IF4. Nije odgovoran za nadzor statusa uključeno-isključeno prekidača, ali je posebno dizajniran za očitavanje tih kontinuiranih promjena signala, kao što su vrijednosti koje prenose transmiteri tlaka ili očitanja prikazana mjeračima temperature. Ako vaša oprema treba znati trenutni tlak ili temperaturu, onda ne može bez toga. Ovdje imamo dovoljno zaliha upravo kako bismo vas spriječili da tražite cijeli svijet u potrazi za ovim malim modulom kada proširite funkcionalnost svoje opreme.
Allen-Bradley 1762-IF4 je kompaktni 4-kanalni diferencijalni analogni ulazni modul posebno dizajniran za programibilne logičke kontrolere serije MicroLogix 1100, 1200 i 1400. Omogućuje pretvorbu analognih signala iz terenskih senzora i odašiljača u digitalne signale, nudeći 16-bitnu rezoluciju i visoku točnost. Može se neovisno konfigurirati kao način unosa struje ili napona preko DIP prekidača i podržava fleksibilno ožičenje za 2-žilne, 3-žilne ili 4-žilne odašiljače. Instalira se pomoću metoda montaže na DIN tračnicu ili ploču, komunicira s kontrolerom putem namjenskog ravnog vrpčastog kabela, lako se integrira i proširi i ima kompaktnu veličinu, naširoko se koristi u industrijskim aplikacijama kao što su kontrola procesa, prikupljanje podataka i praćenje stanja mehaničke opreme.
Ovaj Allen Bradley 1762-IF4 može istovremeno primati 4 analogna signala, bilo da su naponski ili strujni signali. Može se nositi sa svima njima, a putem softvera možete postaviti je li svaka grupa u naponskom ili strujnom načinu, što je mnogo fleksibilnije. Njegova brzina pretvorbe je prilično velika, a točnost je dovoljna. Može u potpunosti zadovoljiti potrebe općeg industrijskog mjerenja. Najvažnija stvar je da dolazi s funkcijom filtriranja. U tvornicama u kojima je električno okruženje bučno, može vam pomoći filtrirati te kaotične interferencijske valove, osiguravajući da su vrijednosti tlaka ili temperature koje očitavate stabilne i da ne fluktuiraju.
Prilikom slanja ovih preciznih elektroničkih malih modula, problem koji najviše zabrinjava je to što bi se priključni stupovi mogli saviti ili bi zlatne igle mogle biti oštećene statičkim elektricitetom. Feimu Technology ima jedinstveno iskustvo u ovom aspektu. Prvo ćemo preko ovog modula staviti debelu antistatičku vrećicu, zatim ga omotati folijom s mjehurićima i na kraju staviti u deblju kartonsku kutiju. U kutiji ćemo ga napuniti podstavom kako bismo osigurali da se čak i ne trese. Bez obzira isporučujete li ga u Ameriku ili Europu, nakon ovog teškog putovanja, naša ambalaža može jamčiti da će ostati netaknut. Kada ga otvorite, priključni terminali će i dalje biti ravni i mogu se odmah instalirati na stroj.
Allen Bradley 1762-IF4 je 4-kanalni analogni ulazni modul za MicroLogix 1100, 1200 i 1400 serije. Pretvara analogne signale iz terenskih senzora i transmitera u digitalne vrijednosti za PLC.
| Parametar | Specifikacija |
|---|---|
| Model proizvoda | Allen Bradley 1762-IF4 |
| Serija proizvoda | MicroLogix modul proširenja |
| Broj ulaza | 4 kanala (diferencijalni) |
| Vrste unosa | Napon (0-10V, ±10V) / struja (0-20mA, 4-20mA) |
| Rezolucija | 15-bitni znak plus |
| Točnost | ±0,1% punog raspona na 25°C |
| Ulazna impedancija | > 10 MΩ (naponski način) / 250 Ω (strujni način) |
| Vrsta pretvorbe | Sukcesivna aproksimacija |
| Vrijeme ažuriranja | cca. 50ms po kanalu |
| Izolacija | Neizolirano (1762-IF4I osigurava izolaciju) |
| Struja stražnje ploče | 40mA pri 5V DC |
| Rasipanje snage | Maksimalno 1,5 W |
| Vrsta montaže | Montaža na DIN tračnicu ili panel |
| Dimenzije (Š x V x D) | 45 mm x 100 mm x 87 mm |
| Radna temperatura | 0°C do 55°C |
| Temperatura skladištenja | -40°C do 85°C |
| Relativna vlažnost | 5% do 95% (bez kondenzacije) |
| Certifikati | cULus, CE |
1762-IF4 podržava i naponske i strujne ulaze. Svaki kanal se može zasebno konfigurirati putem DIP sklopki na modulu.
| Način unosa | Postavka DIP prekidača | Ulazni raspon | Tipična primjena |
|---|---|---|---|
| Napon | Uključite | 0-10V ili ±10V | Transmiteri tlaka, senzori položaja |
| Trenutni | ISKLJUČITE | 0-20mA ili 4-20mA | Transmiteri temperature, mjerači protoka |
Kako konfigurirati:
Ožičenje odašiljača:
1762-IF4 ima dvije varijante. Jedan je neizoliran (1762-IF4). Drugi je izoliran (1762-IF4I). Ova vam usporedba pomaže odabrati ispravan model za vašu primjenu.
| Značajka | 1762-IF4 (neizolirano) | 1762-IF4I (izolirano) |
|---|---|---|
| Izolacija kanala | Nema izolacije između kanala | Izolacija između kanala i logičkog uzemljenja |
| Napon zajedničkog načina rada | Ograničeno na ±10V | Do ±400V |
| Otpornost na buku | Dobar za standardne aplikacije | Bolje za okruženja s velikom bukom |
| Problemi s petljom uzemljenja | Potencijalni problem s više osnova | Izolacija eliminira petlje uzemljenja |
| Cijena | Niži trošak | Veći trošak |
| Najbolje za | Standardna industrijska okruženja | Bučno okruženje, daljinski senzori, različiti potencijali uzemljenja |
Kada koristiti svaki:
1762-IF4 vraća neobrađene digitalne brojeve u PLC. Ovi brojevi moraju biti skalirani na inženjerske jedinice (kao što su PSI, °C ili mA) u PLC programu.
Neobrađeni rasponi broja:
Primjer skaliranja (4-20mA do PSI):
1762-IF4 ima LED indikatore na prednjoj ploči. Oni pružaju trenutačne informacije o statusu bez terminala za programiranje.
| LED | Status | Značenje | Akcijski |
|---|---|---|---|
| PWR | zelena | Modul se napaja i radi normalno. | Nikakva radnja nije potrebna. |
| PWR | Isključeno | Nema napajanja za modul. | Provjerite snagu MicroLogixa. Provjerite priključak kabela za proširenje. |
| CH0 - CH3 | zelena | Kanal konfiguriran i čitanje normalno. | Nikakva radnja nije potrebna. |
| CH0 - CH3 | Isključeno | Kanal nije konfiguriran ili se ne koristi. | Konfigurirajte kanal u RSLogix 500. |
| CH0 - CH3 | Bljeskanje | Ulazni signal izvan dometa. | Provjerite ožičenje senzora. Provjerite domet senzora. |
Moduli Allen Bradley 1762-IF4 često se krivotvore. Koristite ove provjere za provjeru autentičnosti.
Ako modul pokazuje netočna očitanja ili se LED diode ne ponašaju normalno, posumnjajte na krivotvorinu. Kontaktirajte Feimu Technology s fotografijama radi provjere.
Ovaj modul je neizoliranog tipa, s nižom cijenom i prikladan za velika okruženja bez smetnji visokog napona. Dok 1762-IF4I pruža električnu izolaciju između kanala i između kanala i logičkog uzemljenja, nudeći jaču sposobnost zaštite od smetnji, prikladan je za situacije sa složenim uzemljenjem signala ili visokim zajedničkim naponima i obično ima višu cijenu.
To je još uvijek standardna konfiguracija i ne postoji izravna ukinuta zamjena. Možete kupiti samo originalne ili rastavljene dijelove.
Pakiranje obično ne uključuje produžne kabele za spajanje na PLC. Kabele trebate kupiti zasebno ovisno o broju utora za proširenje.
Obično je u skladu sa standardima kao što su cULus (sjevernoamerički certifikat), CE (europska sukladnost).
