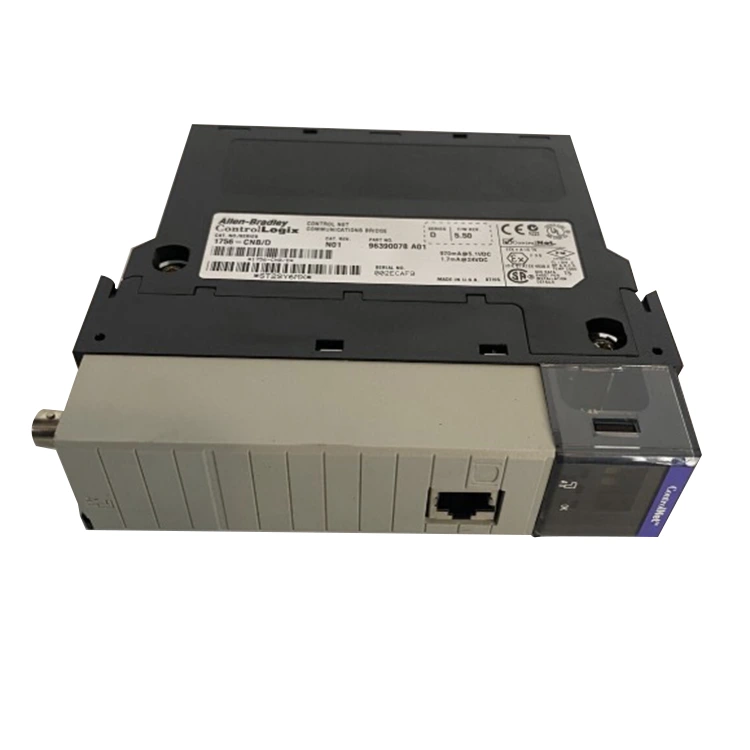

Allen Bradley 1756-CNB

Osnove ControlNeta – zašto je još uvijek važno

ControlNet je deterministički mrežni protokol. Za razliku od standardnog Etherneta, ControlNet jamči isporuku podataka unutar fiksnog vremena. Ovo je bitno za sigurnosno kritične aplikacije i aplikacije za kontrolu kretanja.

Ključne značajke ControlNeta:

• Deterministička komunikacija:Podaci se dostavljaju u zajamčenom roku. Nema sudara. Nema kašnjenja.
• Redundantna medijska podrška:1756-CNB ima dva BNC priključka. Koristite oba za redundantno kabliranje. Ako jedan kabel otkaže, komunikacija se nastavlja na drugom kabelu.
• Duga udaljenost:Do 1000 metara po segmentu. Do 5000 metara s repetitorima.
• Planirani i neplanirani podaci:Kritični kontrolni podaci koriste planiranu komunikaciju. Podaci koji nisu kritični (kao što su HMI poruke) koriste neplaniranu komunikaciju.

Zašto se ControlNet još uvijek koristi:

• Mnoge velike tvornice instalirale su ControlNet 2000-ih. Zamjena cijele mreže je skupa.
• Kontrola procesa i kontrola kretanja često zahtijevaju determinističku komunikaciju.
• ControlNet pruža bolju otpornost na buku od Etherneta u okruženjima s visokim EMI.
• 1756-CNB se koristi u postojećim sustavima. Novi sustavi obično koriste Ethernet/IP, ali stariji sustavi trebaju zamjenske dijelove.

Planiranje mreže – čvorovi, duljina kabela i repetitori

Ispravno mrežno planiranje ključno je za pouzdan rad ControlNeta. Koristite ove smjernice za planiranje mreže.

Preporučene vrste kabela:

• Koristite RG-6 koaksijalni kabel (75Ω) za ControlNet.
• Preporučuje se Belden 88760 ili ekvivalent.
• Nemojte koristiti RG-58 kabel (50Ω). Uzrokuje refleksiju signala.
• Završite oba kraja terminatorima od 75Ω. Koristite Allen Bradley 1786-TCT ili ekvivalent.

Primjer problema na terenu:Korisnik je koristio RG-58 kabel na ControlNet mreži. Sustav je imao povremene pogreške u komunikaciji. Moduli bi nasumično ispadali iz mreže. Uzrok: Neusklađenost impedancije kabela. Popravak: Zamijenjeni svi kabeli s RG-6. Prekinuo oba kraja. Komunikacija se odmah stabilizirala.

Kompatibilnost verzije firmvera

Allen Bradley 1756-CNB ima različite verzije firmvera. Starije verzije možda neće raditi s novijim RSLogix 5000 softverom. Provjerite kompatibilnost firmvera prije instalacije.

Što Feimu radi prije otpreme:

• Svaki 1756-CNB testiran je na testnoj mreži ControlNet.
• Verzija firmvera se provjerava i bilježi.
• Ako kupac navede potrebnu verziju firmvera, provjeravamo prije otpreme.
• Ako je firmware prestar za sustav korisnika, preporučujemo alternativni modul (1756-CNBR ili 1756-ENBT).

Napomena o nadogradnji firmvera:Firmware 1756-CNB ne može se nadograditi na terenu. Tvornički se ugrađuje u modul. Jedini način da dobijete noviju verziju je kupnja modula s novijim firmverom. Feimu može pomoći identificirati ispravnu verziju za vaš sustav.

Postavljanje adrese čvora i uobičajene pogreške

1756-CNB ima dva okretna prekidača na prednjoj ploči. Oni postavljaju adresu čvora. Ispravna postavka adrese čvora ključna je za rad mreže.

Postavka adrese čvora:

• Dva okretna prekidača označena su "DESETI" i "JEDINICE".
• Prekidač TENS postavlja znamenku desetica (0-9).
• Prekidač UNITS postavlja znamenku jedinica (0-9).
• Valjane adrese čvorova: 1 do 99.
• Čvor 0 rezerviran je za glavnog mrežnog upravitelja (planera).

Uobičajene pogreške:

• Postavljanje oba prekidača na 0:Ovo nije valjano. Čvor 0 nije dopušten za I/O module.
• Duplicirane adrese:Dva modula s istom adresom čvora na istoj mreži uzrokuju komunikacijske pogreške.
• Zaboravili ste postaviti prekidače:Modul koristi zadanu adresu ako prekidači nisu postavljeni. Zadana vrijednost je 0. Ovo je nevažeće.
• Promjena adrese dok je uključeno:Okretni prekidači očitavaju se pri uključivanju. Njihovom promjenom dok je modul pod napajanjem ne mijenja se adresa. Isključite i ponovno uključite nakon promjene.

Preporučena praksa:

1. Planirajte sve adrese čvorova prije instalacije.
2. Napišite adresu čvora na modulu trajnim markerom. Ovo pomaže budućem održavanju.
3. Isključite kućište prije promjene adresa čvorova.
4. Uvijek ostavite čvor 0 za mrežni planer.

LED status modula i dijagnostika

1756-CNB ima nekoliko LED dioda na prednjoj ploči. Oni pružaju trenutačne informacije o statusu bez terminala za programiranje.

Provjera autentičnosti proizvoda

Moduli Allen Bradley 1756-CNB često se krivotvore. Koristite ove provjere za provjeru autentičnosti.

• Boja prednje ploče:Originalni moduli koriste specifičnu bež-sivu boju u skladu s obitelji ControlLogix. Krivotvorine često imaju drugačiju nijansu ili sjajni završni sloj.
• Kvaliteta etikete:Originalne naljepnice imaju trajni ispis s jasno vidljivim brojem modela 1756-CNB. Krivotvorene naljepnice često imaju mutan tekst ili se rubovi ljušte.
• Kvaliteta okretnog prekidača:Originalni rotacijski prekidači su čvrsti s pozitivnim zaporkom. Krivotvorine često imaju labave ili ljepljive prekidače.
• Kvaliteta BNC priključka:Originalni BNC priključci pozlaćeni su i sigurno pristaju kabelima. Krivotvorine često koriste konektore niske kvalitete koji su labavi.
• Težina modula:Originalni 1756-CNB teži otprilike 0,35 kg. Krivotvorine su često lakše na dojam.
• Naljepnica firmvera:Originalni moduli imaju malu naljepnicu koja prikazuje verziju firmvera. Krivotvorine često nemaju ovu naljepnicu.

Ako modul pokazuje crvenu OK LED nakon pravilne konfiguracije, sumnjate na krivotvorinu. Kontaktirajte Feimu Technology s fotografijama radi provjere.

O Feimu tehnologiji

Feimu Technology djeluje iz grada Jiangmen, provincija Guangdong, Kina. Tvrtka je osnovana 2005. godine i isporučila je komponente za automatizaciju kupcima u više od 30 zemalja.

• Godine rada:20 godina od 2025.
• Skladište:2000+ četvornih metara. Kontrolirana temperatura. Vlažnost održavati ispod 60%.
• Inventar:5000+ aktivnih SKU-ova. Uključuje ControlLogix module, CompactLogix, SLC 500 i POINT I/O.
• Nošene marke:Allen Bradley, Siemens, GE, Schneider.
• Izvozna tržišta:Europa, Sjeverna Amerika, Južna Amerika, Bliski istok, jugoistočna Azija. Preko 30 zemalja.
• Testiranje za 1756-CNB:Svaki modul je vizualno pregledan. Rotacijski prekidači provjereni radi glatko. BNC priključci pregledani. Modul uključen u ControlLogix testnoj šasiji. OK LED potvrđeno. Komunikacija testirana testnim kabelom i mrežnim analizatorom. Verzija firmvera potvrđena i zabilježena. 24-satno ispitivanje rada.
• Jamstvo:12 mjeseci od datuma otpreme. Pokriva nedostatke u proizvodnji. Ne pokriva oštećenje kabela, prenapon, fizičko oštećenje ili oštećenje vodom.
