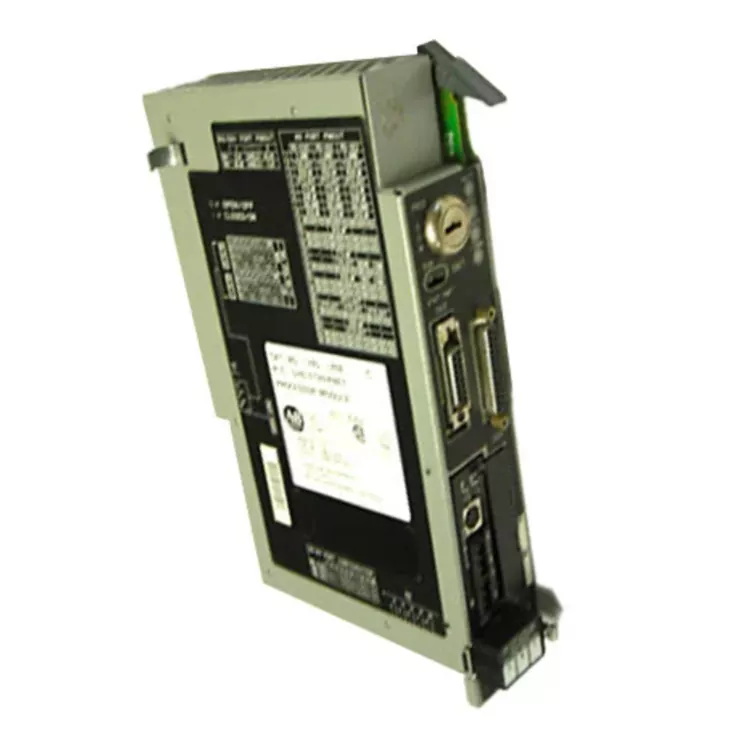

Allen Bradley 1785 L40E

Allen Bradley 1785 L40E opremljen je s 48K programskom memorijom i ima neovisno Ethernet komunikacijsko sučelje. Kompatibilan je s DH+ i daljinskim IO umrežavanjem i podržava kontrolu točaka velikog kapaciteta. To je jedan od rijetkih vrhunskih modela s mrežnim priključkom u seriji PLC 5. Naširoko se koristi u velikim starim automatskim sustavima upravljanja u industrijama kao što su kemijsko inženjerstvo, elektrane, metalurgija i automobili. Kao viši prekogranični industrijski dobavljač, Feimu Technology usredotočen je na modul proizvodnje izvan tiska, pregled, testiranje i kompatibilnost sigurnosne opreme za opskrbu, stabilne komunikacije, korištenje računala.

Proces instalacije

Provjera snage:

Isključite napajanje PLC sustava i potvrdite da su stalak i komunikacijska linija u sigurnom stanju.

Instalirajte procesorski modul:

Umetnite Allen Bradley 1785 L40E PLC - 5 odgovarajući utor za stalak, fiksni modul i spojite natrag.

Priključne komunikacijske linije:

Na temelju zahtjeva sustava za povezivanje Etherneta i DH + ili Remote I/O komunikacijskog sučelja.

Test uključivanja:

Otvorite napajanje, provjerite svjetlo indikatora statusa procesora, provjerite je li modul normalno pokrenut.

Konfiguracija aplikacije:

Koristite RSLogix 5 za povezivanje procesora, preuzimanje programa i provjeru I/O i komunikacijskih parametara.

Pokrenite test:

Provjera PLC komunikacijskih i kontrolnih funkcija za izvođenje programa i mjesto, potvrđuje normalan rad sustava.

FAQ

P1. Koje podatke je potrebno sigurnosno kopirati prije zamjene?

PLC korisnički program;

Datoteke tablica podataka;

I/O konfiguracijski parametri;

Postavke komunikacijske mreže;

Konfiguracijske datoteke procesora.

Q2. Koje su metode komunikacije podržane?

Podržava Ethernet, DH+ (Data Highway Plus), daljinski I/O i RS-232/422/423 serijsku komunikaciju. Može se povezati s gornjim računalom, udaljenim I/O i drugim uređajima za automatizaciju.

Q3. Koji se softver za programiranje koristi?

Koristite RSLogix 5 za izradu, učitavanje, preuzimanje i nadzor programa, te koristite RSLinx za konfiguraciju komunikacije.

Q4. Kako riješiti problem kada komunikacija s PLC-om ne uspije?

Provjerite priključak Ethernet/DH+ komunikacijskog kabela;

Potvrdite postavku adrese mrežnog čvora;

Provjerite konfiguraciju upravljačkog programa RSLinx;

Provjerite je li indikator statusa procesora normalan;

Provjerite komunikacijski modul i konfiguraciju mrežnih parametara.

P5. Kako postupiti kada svijetli lampica greške CPU-a?

Provjerite kod greške procesora;

Provjerite postoje li greške u programu;

Provjerite stanje baterije;

Pokušajte ponovno učitati važeći program;

Ako je potrebno, provedite dijagnostičko testiranje procesora.

Tehničke specifikacije

Osnovna prednost

1. Integrirana Ethernet komunikacija

Podržava industrijsku Ethernet vezu, olakšavajući razmjenu podataka s gornjim računalima, sustavima za nadzor i drugom opremom za automatizaciju.

2. Kompatibilan s PLC-5 kontrolnom arhitekturom

Može se izravno koristiti za održavanje postojećih PLC-5 sustava, smanjujući troškove nadogradnje opreme.

3. Snažna mogućnost I/O upravljanja

Podržava veliko digitalno i analogno I/O proširenje, pogodno za složene upravljačke aplikacije.

4. Podrška za više mreža

Kompatibilan s Ethernet, DH+ i daljinskim I/O komunikacijskim metodama, poboljšavajući fleksibilnost integracije sustava.

5. Produžuje životni ciklus opreme

Prikladan kao zamjenski dio za stare PLC-5 sustave, pomaže u održavanju kontinuiranog rada proizvodne opreme.

Polja primjene

Allen Bradley 1785 L40E uglavnom se primjenjuje u:

Automatizirano upravljanje proizvodnom linijom

Oprema za proizvodnju automobila

Sustavi strojeva za pakiranje

Tvornički sustavi za prikupljanje podataka

Oprema za kontrolu procesa

PLC-5 stari projekti održavanja sustava

Tipična primjena:

Povezuje PLC sustav upravljanja i gornju opremu za nadzor putem Ethernet mreže kako bi se postigao prijenos proizvodnih podataka i nadzor statusa opreme.

Zašto odabrati nas?

Postprodaja i usluge

Osigurajte:

Potvrda kompatibilnosti proizvoda

Upute za instalaciju sustava PLC-5

Podrška konfiguracije Ethernet komunikacije

RSLogix 5 smjernice za otklanjanje pogrešaka

Podrška za analizu grešaka

Certifikacija i osiguranje kvalitete

Proces testiranja proizvoda: Vizualni pregled

Potvrda modela i verzije hardvera

Test pokretanja snage

Test statusa rada procesora

Ethernet/DH+ komunikacijski test

Test čitanja i pisanja programa RSLogix 5

Dugotrajno ispitivanje stabilnosti rada

Osiguranje isporuke: Zapisnici o inspekciji proizvoda; Fizičke fotografije; Zapisnici o pregledu pakiranja

Stvarni slučajevi i ocjene kupaca

Sustav pomoćnog upravljanja termoelektrane usvojio je PLC-5 Ethernet arhitekturu. Glavna kontrolna jedinica Allen Bradley 1785 L40E ostarjela je i pokvarila se, te je bilo teško pronaći pouzdane dobavljače u cijeloj mreži. Feimud Technology osigurao je punu inspekciju originalnih dobrih proizvoda, koji su bili savršeno kompatibilni s originalnim programom i mrežnom konfiguracijom, te je u jednom trenutku riješio kvar opreme, osiguravajući kontinuiranu sigurnu proizvodnju elektrane.

Inženjer automatizacije elektrane: Stari CPU s mrežnim priključcima L40E vrlo je rijedak. U usporedbi s mnogim drugima, samo je Feimudova opskrba pouzdana. Komunikacija na stroju je stabilna, a izvješća o inspekciji su potpuna.
