Allen Bradley 1769 IQ32

Allen Bradley 1769 IQ32 je DC digitalni ulazni modul visoke gustoće s 32 točke. Prikladan je za prikupljanje signala blizinskih prekidača i fotoelektričnih senzora u velikim aplikacijama i naširoko se koristi u inozemnim automobilskim montažnim linijama, transportu materijala i proizvodnim linijama za automatiziranu obradu. Feimu Technology duboko je uključena u područje inozemne industrijske kontrole i pouzdan je globalni dobavljač rezervnih dijelova.

Svi dolazni moduli prolaze sekvencijalno otkrivanje signala kanala i online testiranje sabirnice stražnje ploče. Svi neispravni proizvodi s oštećenjem kanala, latentnim starenjem ili popravkom obnove strogo se provjeravaju. Nema potrebe za dodatnim otklanjanjem pogrešaka po dolasku, a mogu se izravno instalirati i zamijeniti, u potpunosti ispunjavajući zahtjeve korištenja inozemnih tvornica za hitno održavanje i brzi nastavak proizvodnje.



Osnovna prednost

Ulaz visoke gustoće s 32 točke: jedan modul može prikupiti više signala na licu mjesta, smanjujući broj modula i prostor za ugradnju.
Uštedite prostor u upravljačkom ormaru: Prikladno za opremu za automatizaciju s velikim brojem I/O točaka.
Stabilan i pouzdan rad: industrijski dizajn, pogodan za dugotrajno kontinuirano radno okruženje.
Kompatibilnost CompactLogix sustava: Može se izravno integrirati u 1769 I/O arhitekturu.
Jednostavno održavanje: Modularna struktura, olakšava zamjenu i proširenje.



Postupak obrade podataka

Ulazni signal 24 V DC na licu mjesta → sučelje ulaznog terminala → krug zaštite/filtriranja → krug fotoelektrične izolacije → jedinica za detekciju statusa ulaza → modul za obradu podataka → sučelje sabirnice 1769 → CompactLogix kontroler

Važni parametri



Parametar	Specifikacija
Model	1769 IQ32
Niz	CompactLogix 1769
Vrsta proizvoda	Digitalni DC ulazni modul
Vrsta unosa	DC digitalni ulaz
Broj ulaza	32 Boda
Nazivni ulazni napon	24V DC
Raspon radnog napona	10～30V DC
Ulazna struja	cca. 4,3 mA pri 24 V DC
Vrijeme odgode unosa	cca. 8 ms (ON/OFF)
Izolacijski napon	75 V DC (kontinuirana izolacija)
I/O sustav	1769 Kompaktni I/O
Potrošnja energije	cca. 115 mA pri 5,1 V DC
Metoda instalacije	Montaža na DIN šinu ili ploču
Metoda komunikacije	Kroz 1769 Compact I/O Bus

Zašto izabrati nas

Dok većina dobavljača na tržištu obavlja samo jednostavno sortiranje po izgledu, Feimu Technology, kao globalni dobavljač ukinutih AB rezervnih dijelova, uspostavio je ekskluzivne standarde testiranja za ulazne module visoke gustoće kao što je Allen Bradley 1769 IQ32.

Uklanjamo obnovljene i popravljene dijelove sa zastarjelim kanalima ili neispravnim točkama. Prije nego što svaki modul napusti skladište, dovršavamo verifikaciju sabirnice zadnje ploče i provodimo 32-kanalno testiranje od točke do točke kako bismo spriječili česte opasnosti na licu mjesta kao što su gubitak signala i točke koje ne reagiraju. Uz robu također dostavljamo kompletnu evidenciju testiranja. Kompatibilan je s procesima nabave u inozemstvu, podržava višestruke međunarodne transportne kanale i može pružiti kompletan skup dokumenata carinskih deklaracija.

Produbili smo održavanje zastarjelog sustava Compact I/O i možemo pružiti osnovne tehničke reference kako bismo korisnicima pomogli da brzo riješe kvarove digitalnog ulaznog signala, minimizirajući neplanirane gubitke zastoja u najvećoj mjeri.



FAQ

P1. Koji se uređaji na licu mjesta mogu spojiti?

Fotoelektrični senzori;
Prekidači blizine;
granični prekidači;
Prekidači s tipkama;
Relejni izlazni uređaji;
Povratni signali rada opreme.

Q2. Kako postupati s abnormalnim statusom ulazne točke?

Provjerite 24V DC napajanje na licu mjesta;
Provjerite je li ožičenje ulaznih terminala ispravno;
Provjerite izlazni status senzora;
Provjerite zajednički priključak terminala;
Uklonite elektromagnetske smetnje na licu mjesta.

Q3. Kako riješiti ako PLC ne može prepoznati?

Potvrdite ispravan položaj ugradnje modula;
Provjerite vezu autobusa 1769;
Provjerite konfiguraciju modula Studio 5000 / RSLogix 5000;
Pogledajte dijagnostičke podatke kontrolera.

Q4. Podržava li brzi unos?

1769 IQ32 se uglavnom koristi za opću akviziciju digitalnog unosa količine. Ako su potrebne aplikacije za puls velike brzine ili brzo brojanje, treba odabrati namjenski ulazni modul velike brzine.

P5. Kako poboljšati stabilnost sustava?

Koristite stabilno napajanje od 24 V DC;
Vodove ulaznog signala držite podalje od kabela za napajanje;
Obavite dobar posao uzemljenja i zaštite;
Redovito provjeravajte zategnutost stezaljki.

Nakon primitka robe, procjena autentičnosti

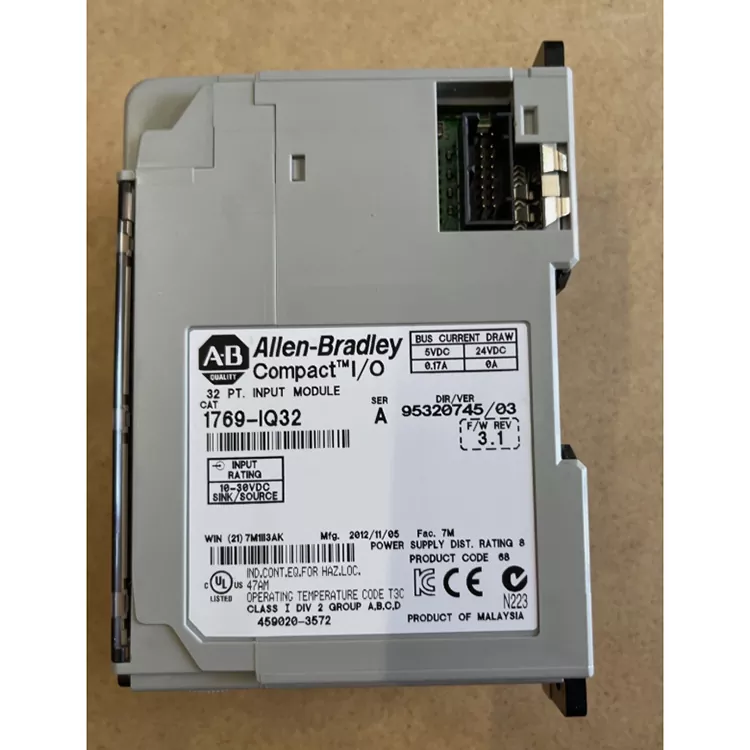

Provjera naljepnice:
Potvrdite da su model 1769 IQ32, identifikacija Allen Bradley, serijski broj, broj proizvoda i podaci o seriji jasni i potpuni. Službeni podaci pokazuju da je model 24V DC digitalni ulazni modul s 32 točke, koji se može koristiti kao osnova za provjeru parametara.
Provjera izgleda:
Provjerite jesu li Allen Bradley 1769 IQ32 kućište, poklopac terminala, kopče i vijci u dobrom stanju, te da nema tragova rastavljanja, renoviranja, ablacije ili očitog trošenja.

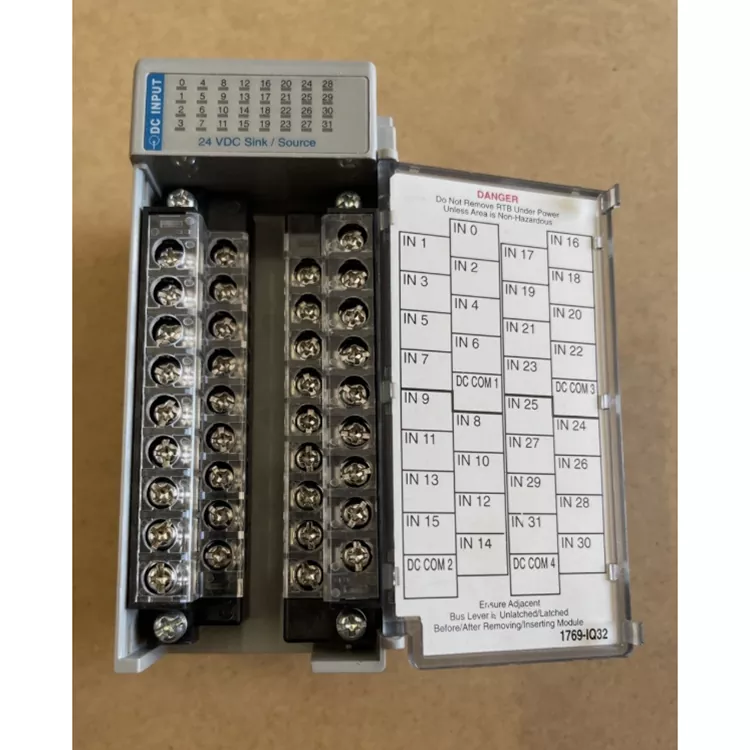

Sučelje za provjeru:
Provjerite sučelje veze sabirnice 1769, terminal je normalan, nema oksidacije, deformacije ili oštećenja.
Parametar za provjeru:
Potvrđeno: unos 32 boda; 24 v DC vrsta ulaza; Ulazni raspon je oko 10 ~ 30 v DC; Veličina izgleda i raspored terminala u skladu su sa službenim podacima.
Računalni test:
Za instalaciju sustava CompactLogix, može se identificirati potvrditi PLC modul, a odgovor ulaznog signala testa od točke do točke je normalan.
Zadržavanje podataka
Čuvajte fotografije proizvoda, fotografije naljepnica, zapise o ispitivanju i podatke o tvornici za naknadne radnje.
