Allen Bradley 1769 IQ16F

Allen Bradley 1769 IQ16F je 16-kanalni DC digitalni ulazni modul velike brzine, fokusiran na akviziciju signala velike brzine. Precizno hvata visokofrekventne signale kao što su blizinski prekidači, fotoelektrični prekidači i impulsi velike brzine te je široko kompatibilan s postojećom opremom proizvodnih linija u inozemnim industrijama pakiranja, prijenosa i automatizacije obrade. Feimu Technology duboko je angažirana na području industrijske kontrole vanjske trgovine i pouzdan je globalni dobavljač rezervnih dijelova.

Svi dolazni moduli podvrgavaju se uzorkovanju mjerenja brzine po kanalu + internetskom detekciji starenja sabirnice stražnje ploče, koja striktno otkriva abnormalne reakcije, skrivene gubitke, probleme s održavanjem i obnovom i može se izravno zamijeniti bez otklanjanja pogrešaka po dolasku, što savršeno zadovoljava potrebe brzog nastavka proizvodnje i hitnog održavanja inozemnih tvornica.

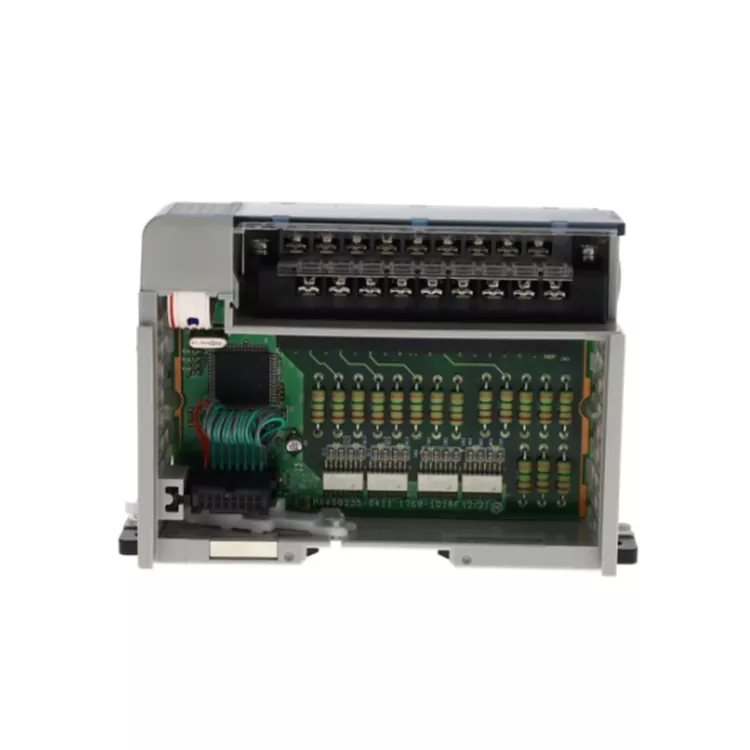

Unutarnja struktura

Allen Bradley 1769 IQ16F je brzi digitalni ulazni modul CompactLogix 1769 serije. Interno, usvaja strukturu brze akvizicije ulaza + izolacije signala + obrade podataka + komunikacije sabirnicom. Koristi se za brzo očitavanje signala prekidača 24V DC na terenu.

Sastoji se od sljedećih komponenti:

Sučelje ulaznog terminala, ulazni zaštitni krug, fotoelektrični izolacijski krug, jedinica za obradu signala velike brzine, mikroprocesorska upravljačka jedinica, komunikacijsko sučelje sabirnice 1769, krug upravljanja napajanjem.

Ulazni signal polja 24V DC → Sučelje ulaznog terminala → Zaštitni/filtracijski krug → Fotoelektrični izolacijski krug → Jedinica za obradu signala velike brzine → Modul za obradu podataka → 1769 sučelje sabirnice → CompactLogix kontroler

Osnovna prednost

Mogućnost brzog odziva: Pogodno za brzo mijenjanje ulaznih signala, povećavajući brzinu odziva kontrole opreme.

Ulaz visoke gustoće od 16 točaka: jedan modul podržava prikupljanje više DC signala, štedeći prostor u kontrolnom ormaru.

Dizajn industrijske pouzdanosti: prilagođen dugoročnom radnom okruženju automatiziranih mjesta.

Kompatibilan sa sustavom CompactLogix: Izravno integriran s kontrolnom platformom 1769.

Jednostavno održavanje: Modularna struktura, jednostavna instalacija i zamjena.

Važni parametri

Zašto odabrati nas

Dok većina dobavljača na tržištu obavlja samo jednostavno sortiranje po izgledu, Feimu Technology, kao globalni dobavljač ukinutih AB rezervnih dijelova, uspostavio je ekskluzivne standarde testiranja za brze ulazne module kao što je Allen Bradley 1769 IQ16F.

Uklanjamo obnovljene i popravljene dijelove sa zastarjelim kanalima ili abnormalnim odgovorima. Prije nego što svaki modul napusti skladište, dovršena je verifikacija sabirnice zadnje ploče. 16-kanalno testiranje provodi se točku po točku s uključivanjem, a potencijalne česte opasnosti na licu mjesta kao što su izostanak signala i kašnjenje odgovora izbjegnute su unaprijed. Potpuni zapisi o ispitivanju dostavljaju se uz robu.

Kompatibilan je s procesima nabave inozemnih projekata, podržava višestruke međunarodne transportne kanale i može pružiti kompletan skup carinskih dokumenata. Duboko angažiran na održavanju starih Compact I/O sustava, može pružiti osnovne tehničke reference kako bi pomogao korisnicima da brzo riješe kvarove u akviziciji signala i u najvećoj mjeri minimiziraju neplanirane gubitke zbog zastoja.

Polja primjene

1. Automatizirana proizvodna linija

2. Strojevi za pakiranje

3. Roboti i oprema za montažu

4. Transportni sustav

5. Alatni strojevi

Slučaj kupca i procjena

Inozemna tvornica za montažu pakiranja imala je abnormalan odgovor u nekim kanalima modula 1769 IQ16F. Signali velike brzine nisu bili pravilno prikupljeni, a proizvodna linija je često prijavljivala pogreške. Kupac je kupio kvalificirani originalni modul od Feimu Technology i izvršio zamjenu putem prekogranične isporuke. Svi signali kanala bili su stabilno prikupljeni, a oprema se vratila u normalan rad.

Ocjena kupca: Teško je odabrati visokokvalitetne ulazne module. Izravnom ugradnjom isporučenog modula riješen je niz problema uzrokovanih skupljanjem curenja signala.

FAQ

P1. Koji se signali uglavnom prikupljaju?

Signali fotoelektričnih senzora;

Signali prekidača blizine;

Signali graničnih prekidača;

Signali okidača detekcije velike brzine;

Povratni signali statusa opreme.

Q2. Koje su razlike od običnih digitalnih ulaznih modula?

Allen Bradley 1769 IQ16F mogućnost bržeg odgovora na unos, pogodna za akviziciju signala velike brzine, može smanjiti utjecaj PLC ciklusa skeniranja na detekciju signala.

Q3. Što uzrokuje nestabilne ulazne signale?

Nestabilno napajanje senzora;

Neispravno ožičenje ulaza;

Elektromagnetske smetnje na signalnoj liniji;

Loše uzemljenje;

Ulazna frekvencija premašuje zahtjeve aplikacije.

Q4. Koje su uobičajene greške?

Ulazne točke ne mogu odgovoriti;

Ulazni signali su pogrešno pokrenuti;

PLC ne može prepoznati modul;

Status kanala je abnormalan;

Kvar komunikacije.

P5. Može li se spojiti na enkodere?

Može se koristiti za prikupljanje pomoćnog signala nekih enkodera, ali za brze povratne informacije o položaju i aplikacije za brzo brojanje, preporučuje se odabir namjenskih modula za brzo brojanje prema zahtjevima frekvencije.
